Síťová konfigurace
Kompletní síťová konfigurace ústředny VoIPSUN PBX.

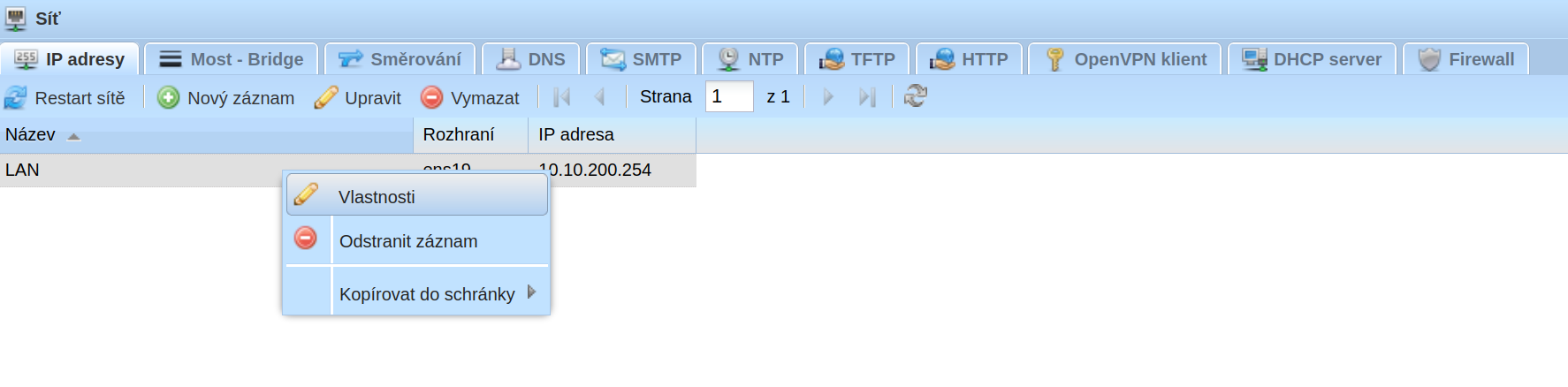

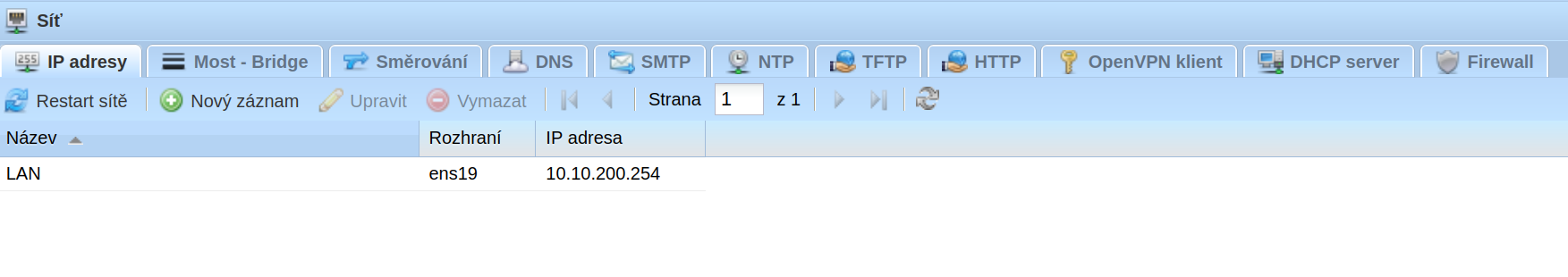

IP adresy
Nastavení síťových rozhraní. Statické a dynamické konfigurace s podporou VLAN a WiFi (Raspberry Pi 4/5).

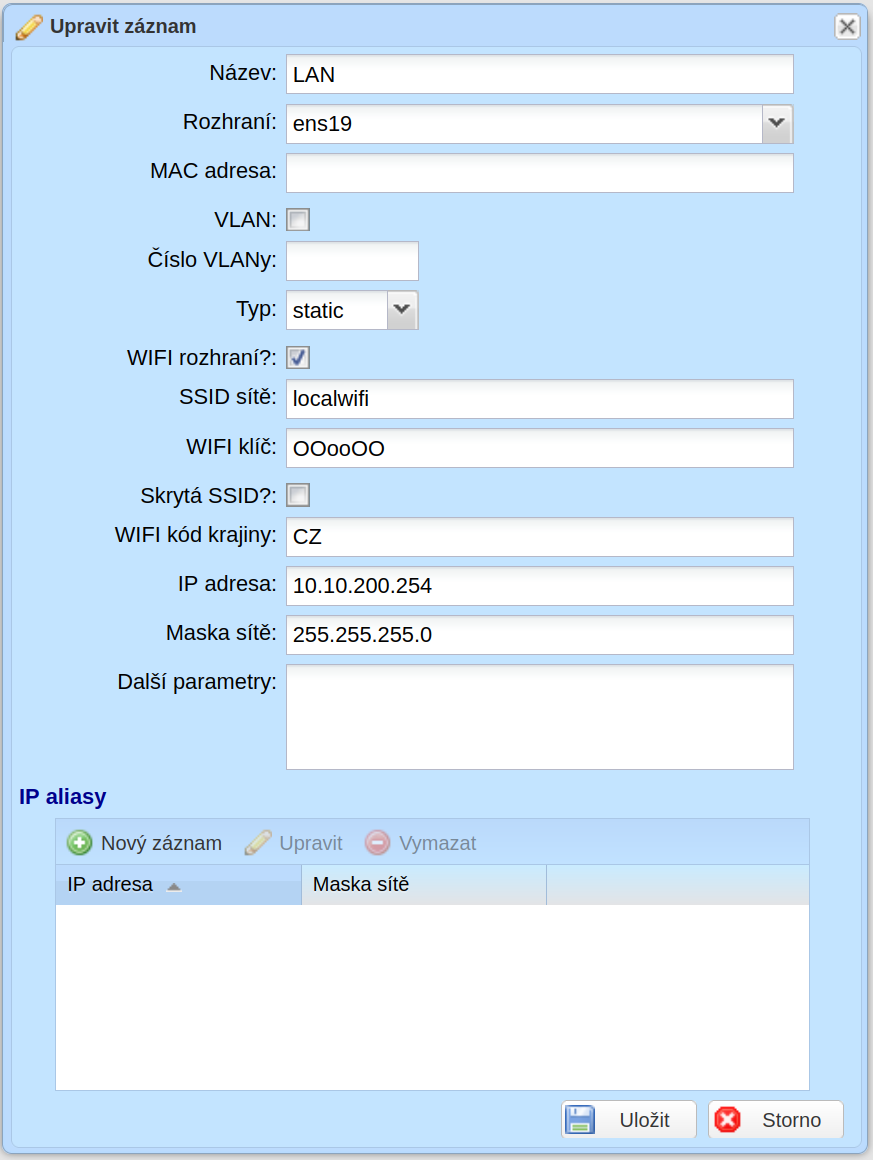

Vlastnosti — statická IP
- Název — pojmenování rozhraní
- Rozhraní — síťové rozhraní
- MAC adresa — MAC adresa rozhraní
- VLAN — aktivace VLAN
- Číslo VLANy — identifikátor VLANy
- Typ — statická nebo dynamická konfigurace
- WIFI rozhraní — pouze pro Raspberry Pi 4/5
- SSID sítě — název WiFi sítě
- WIFI klíč — heslo WiFi sítě
- Skrytá SSID? — skrytý název sítě
- WIFI kód krajiny — kód země pro WiFi
- IP adresa — IP adresa rozhraní
- Maska sítě — maska sítě

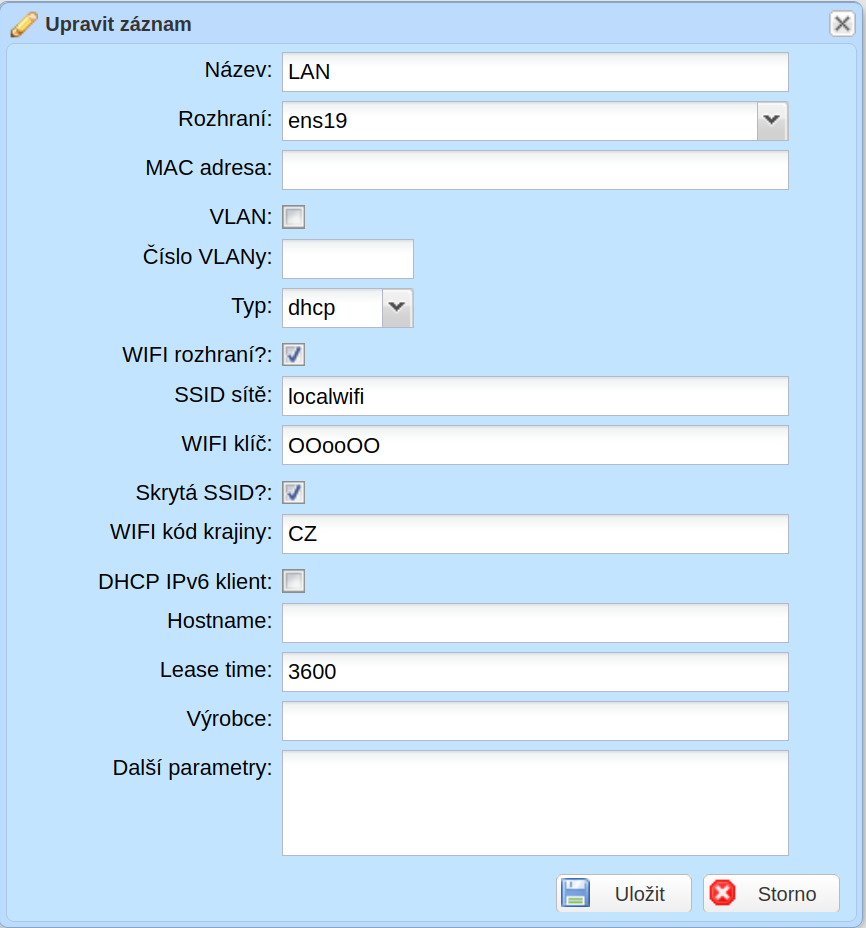

Vlastnosti — dynamická IP (DHCP)
Stejné vlastnosti jako statická IP, plus:
- DHCP IPv6 klient — aktivace IPv6 DHCP klienta
- Hostname — název hostitele
- Lease time — doba zapůjčení adresy
- Výrobce — identifikace výrobce

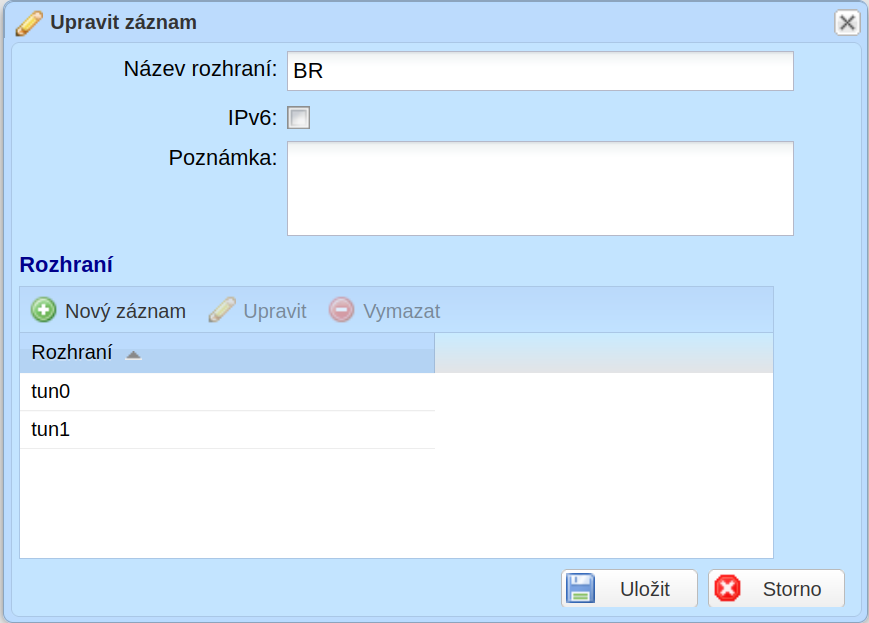

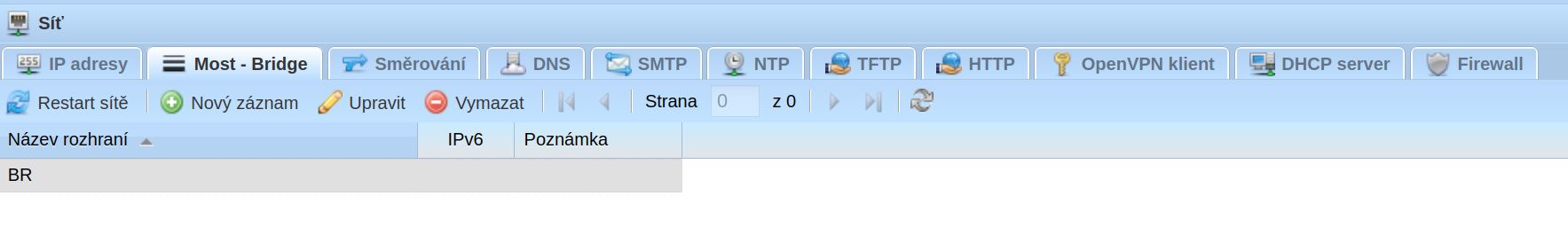

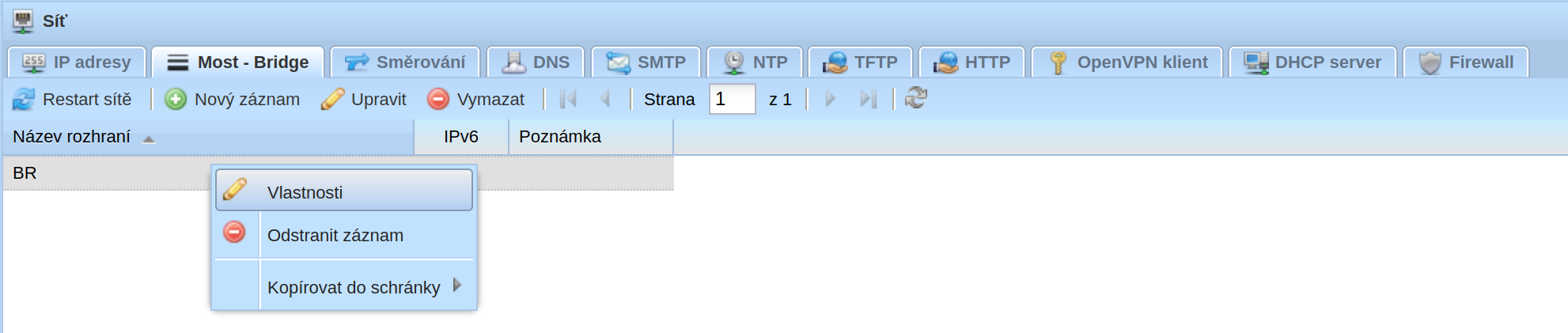

Bridge
Vytvoření bridge rozhraní sloučením dvou síťových rozhraní do jednoho.
- Název rozhraní — pojmenování bridge
- IPv6 — aktivace IPv6
- Poznámka — informativní text
- Rozhraní — výběr rozhraní ke sloučení

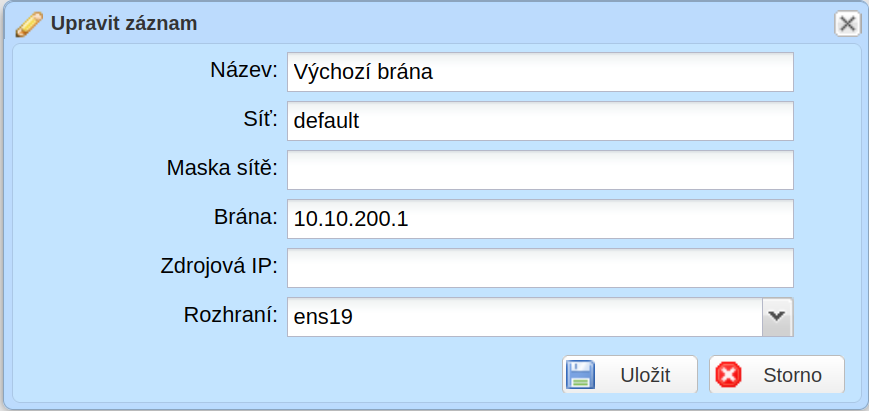

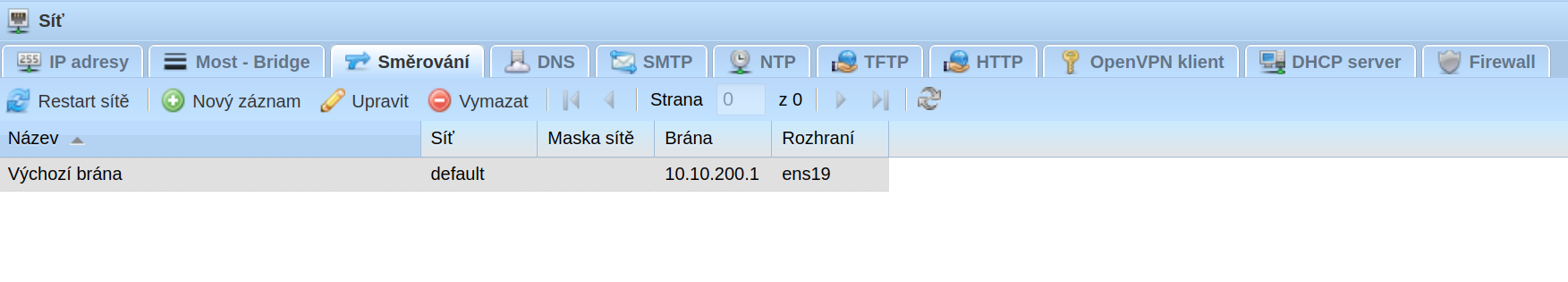

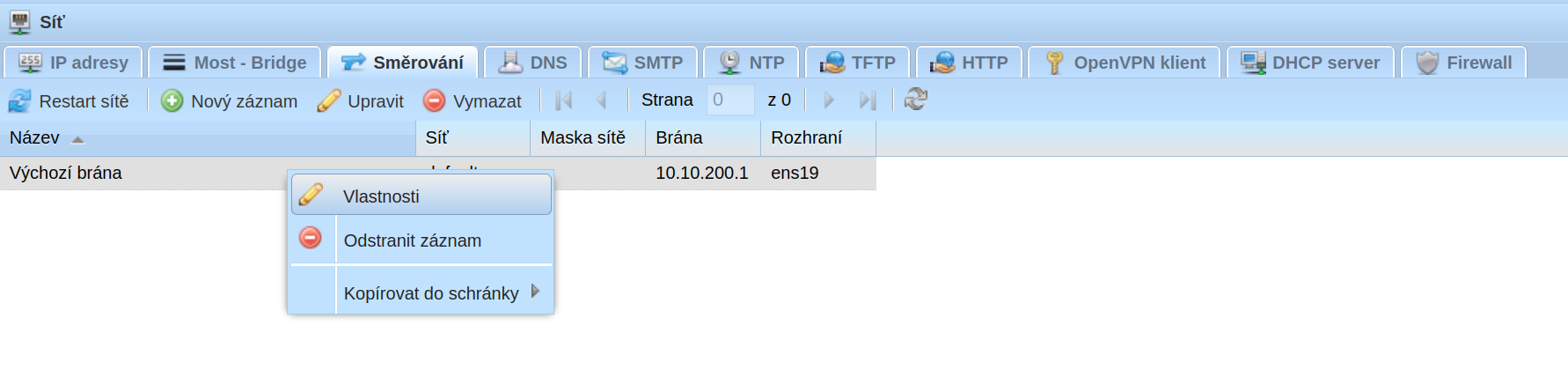

Směrování
Definice směrovacích pravidel se specifikací zdroje, cíle a brány.
- Název — pojmenování pravidla
- Síť — cílová síť (zadejte „default” pro všechny; podporuje CIDR, např. 192.168.0.0/16)
- Maska sítě — maska sítě
- Brána — IP adresa routeru
- Zdrojová IP — zdrojová IP adresa
- Rozhraní — síťové rozhraní

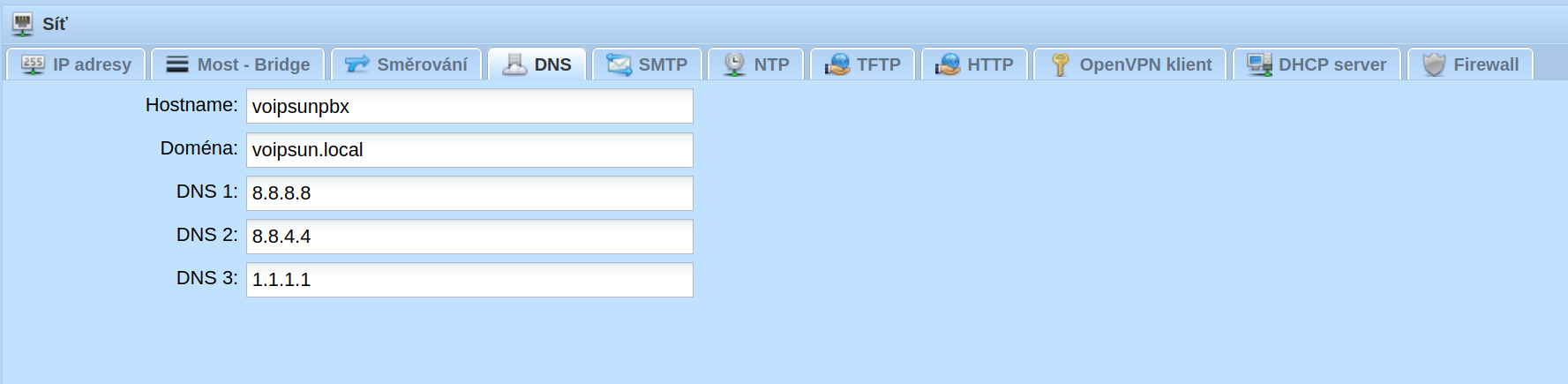

DNS
- Hostname — název hostitele
- Doména — doporučení: použijte reálnou doménu nebo vymyšlenou, např. voipsun.local
- DNS 1 — primární DNS server
- DNS 2 — sekundární DNS server
- DNS 3 — terciární DNS server
Změny se aplikují tlačítkem „Reload”.

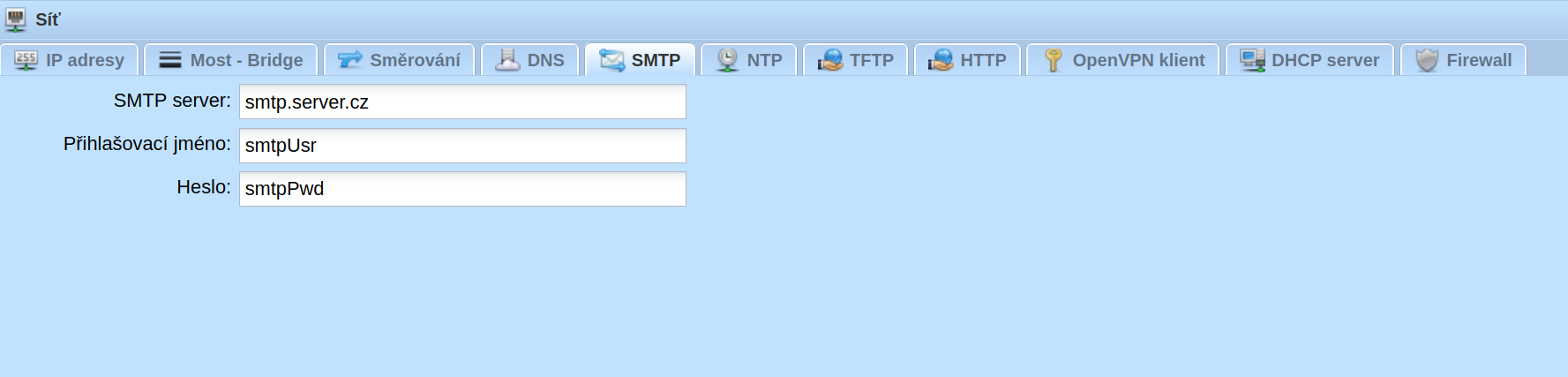

SMTP
- SMTP server — adresa SMTP serveru
- Přihlašovací jméno — uživatelské jméno
- Heslo — přihlašovací heslo
Změny se aplikují tlačítkem „Reload”.

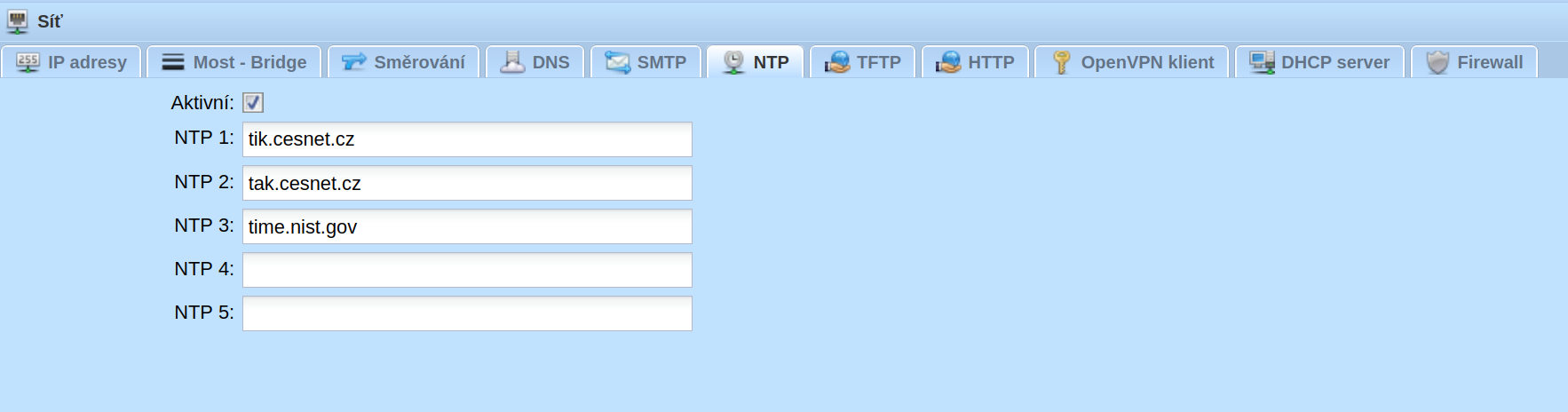

NTP
NTP server poskytuje přesný čas síťovým zařízením. Ústředna se aktualizuje z veřejných časových serverů.
- Aktivní — aktivace/deaktivace NTP
- NTP 1 až NTP 5 — adresy NTP serverů
Změny se aplikují tlačítkem „Reload”.

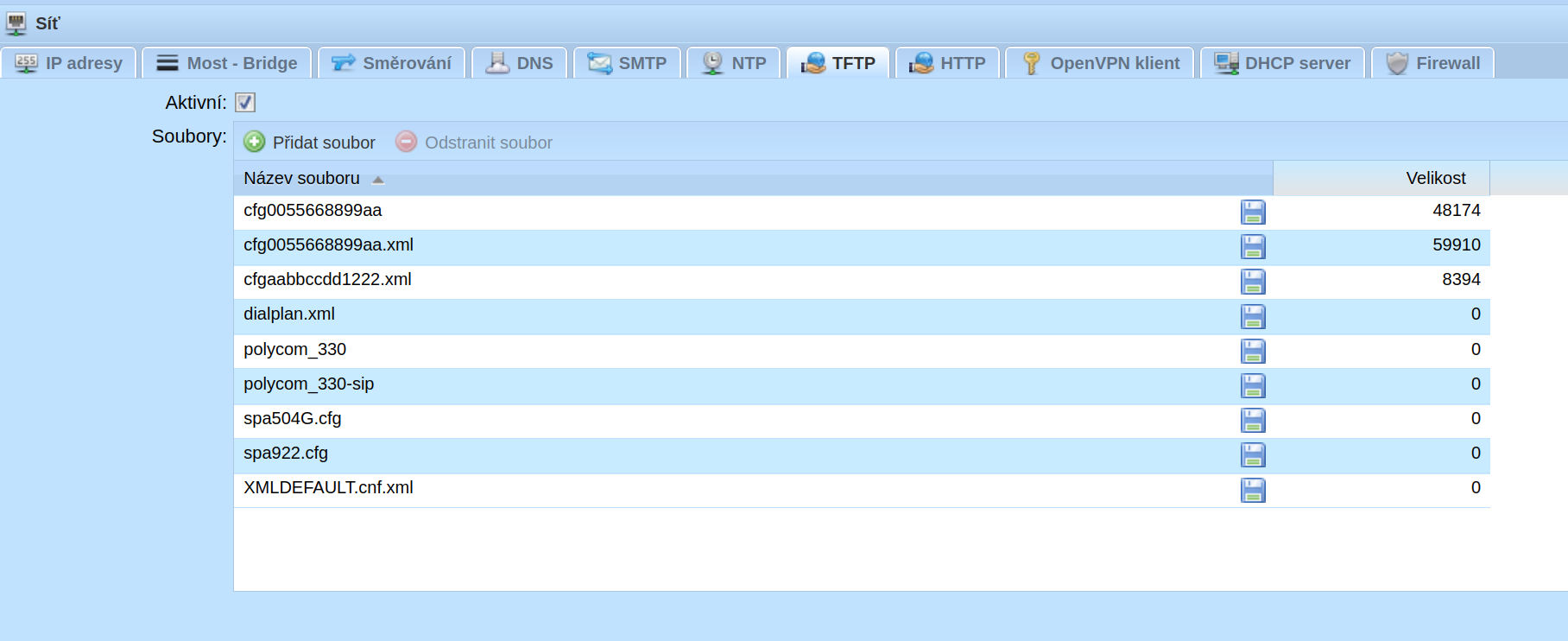

TFTP
Souborový server pro autokonfiguraci VoIP zařízení. Lze deaktivovat, pokud není potřeba.
- Aktivní — aktivace/deaktivace TFTP
- Soubory — seznam souborů (nahrávání, mazání, stahování)

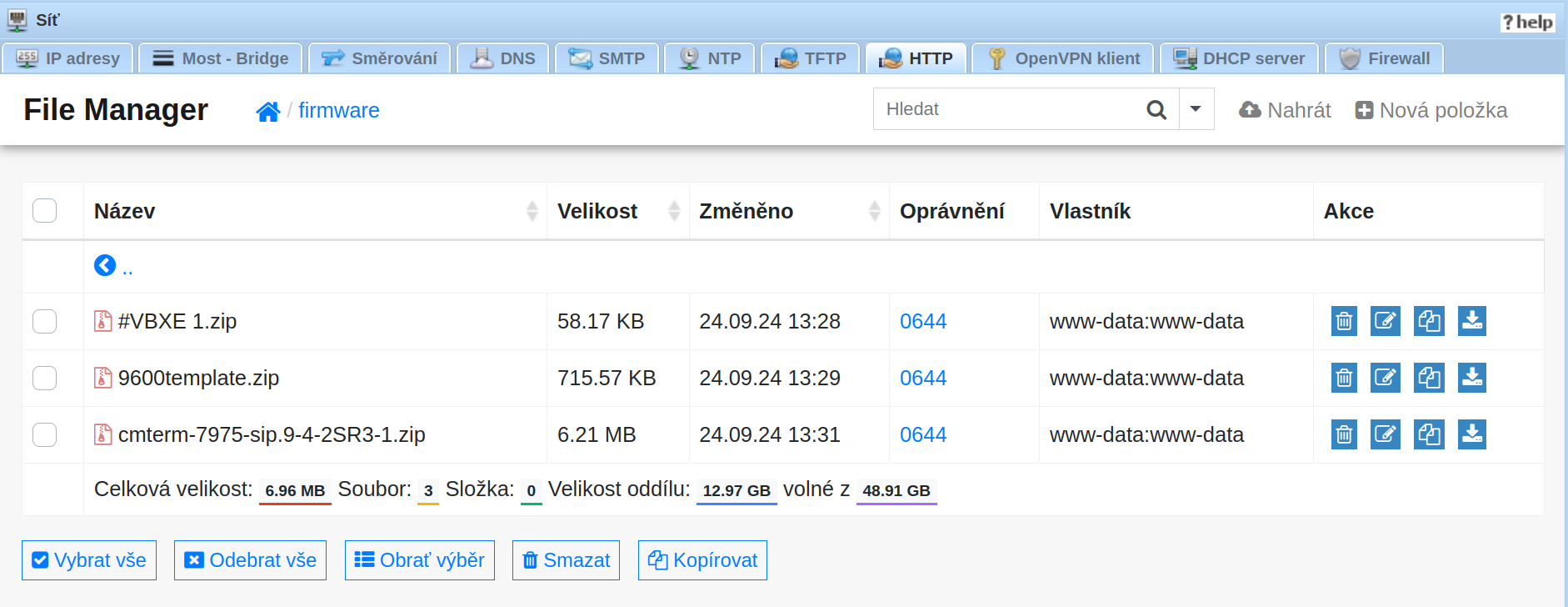

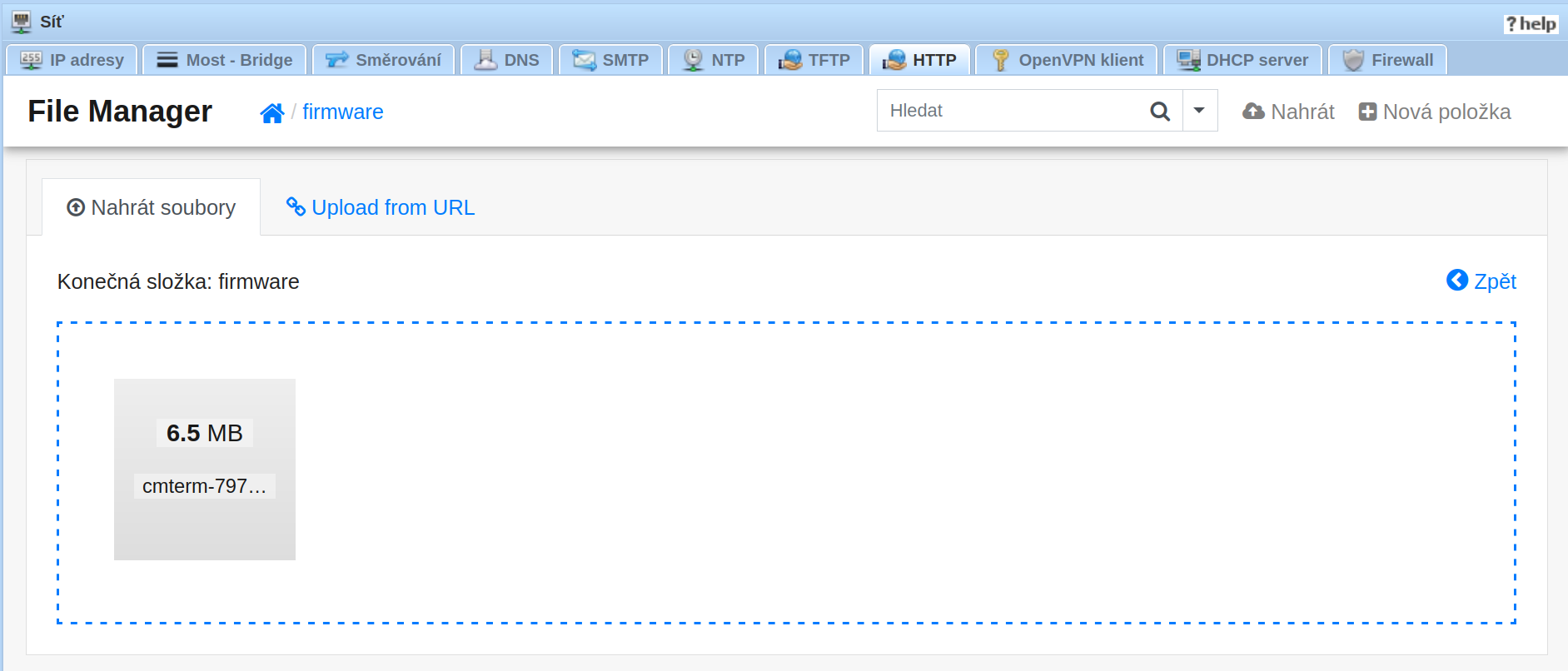

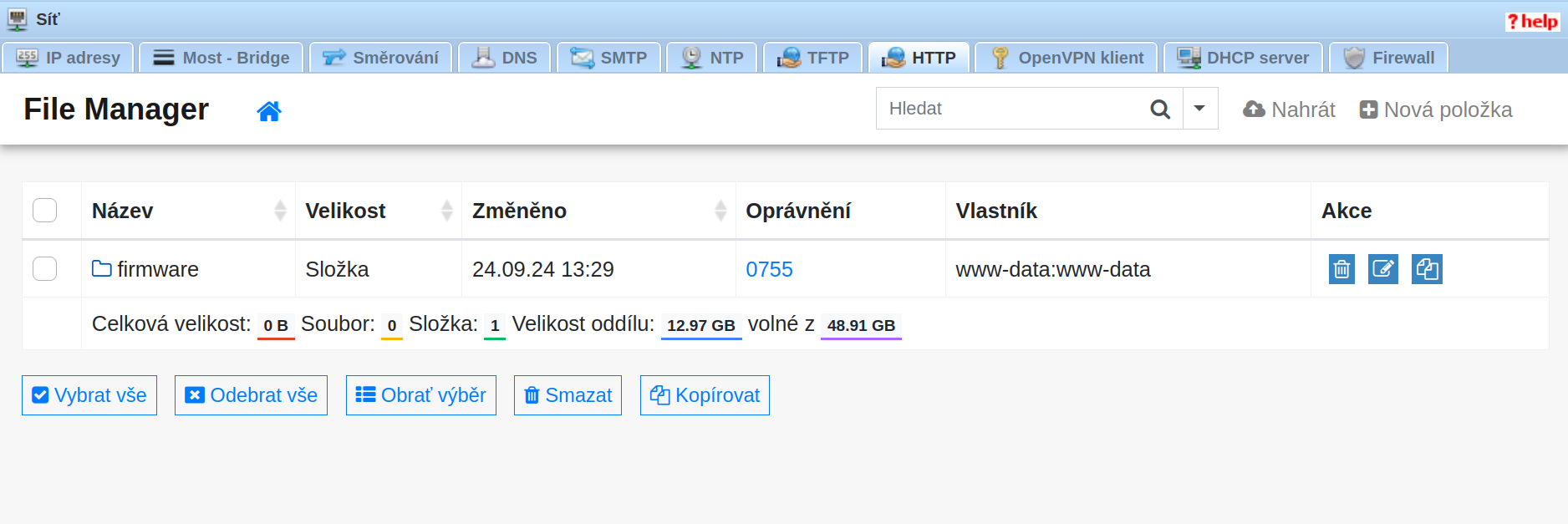

HTTP server
Webový souborový server, např. pro nahrávání firmware telefonů.
Složky se vytvářejí přes „Nová položka”, nahrávání přes „Nahrát”. Velikost souborů je omezena PHP direktivou.

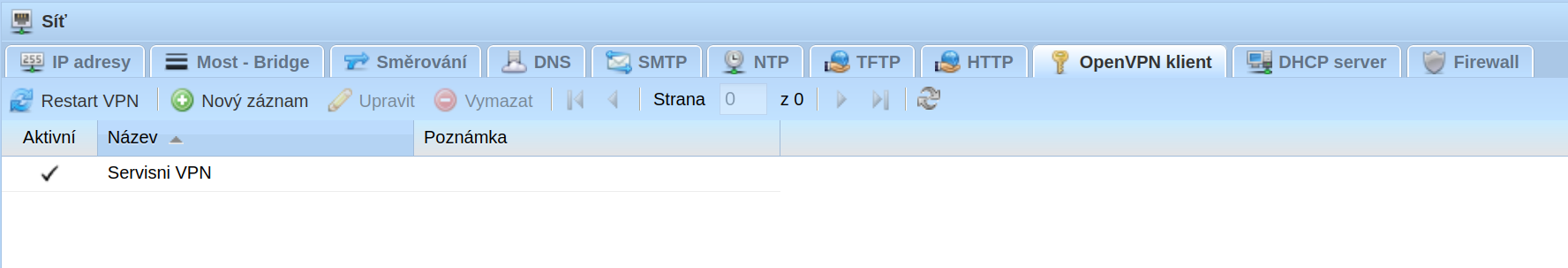

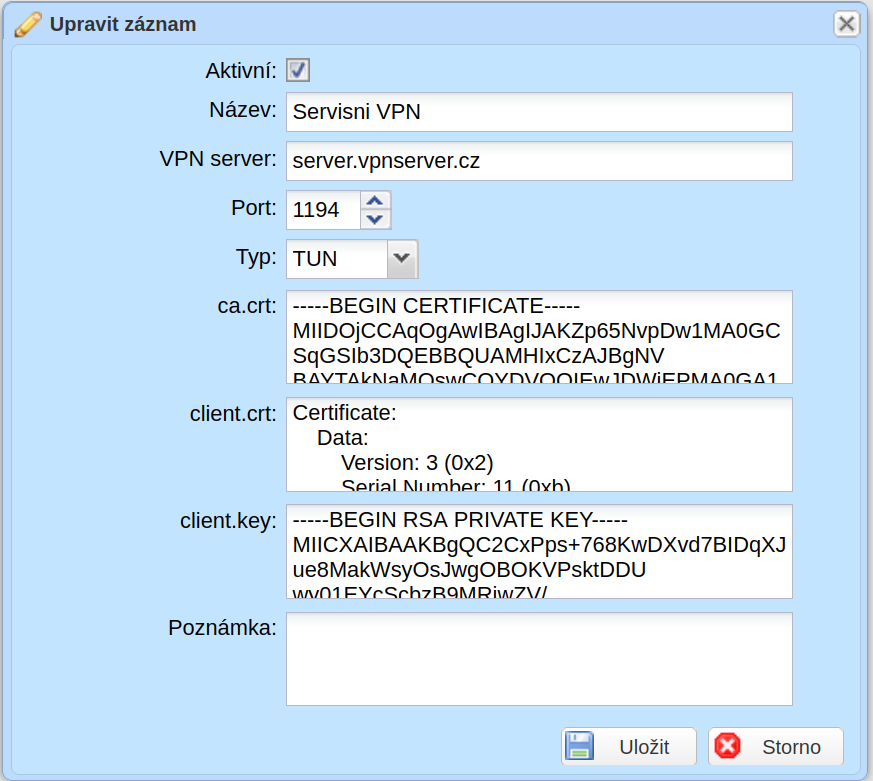

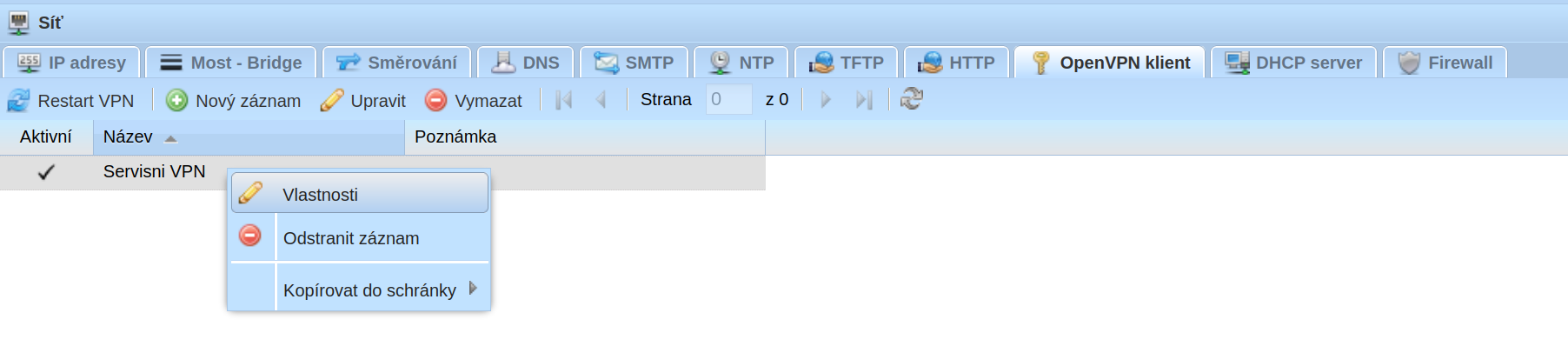

OpenVPN klient
Připojení ústředny do VPN sítí. Možnost více současných spojení.
- Aktivní — aktivace/deaktivace spojení
- Název — pojmenování spojení
- VPN server — adresa VPN serveru
- Port — port (výchozí 1194)
- Typ — TAP (vrstva 2, switch-like) / TUN (vrstva 3, router-like)
- ca.crt — certifikát certifikační autority
- client.crt — klientský certifikát
- client.key — klientský privátní klíč
- Poznámka — informativní text
Změny se aplikují tlačítkem „Restart VPN”.

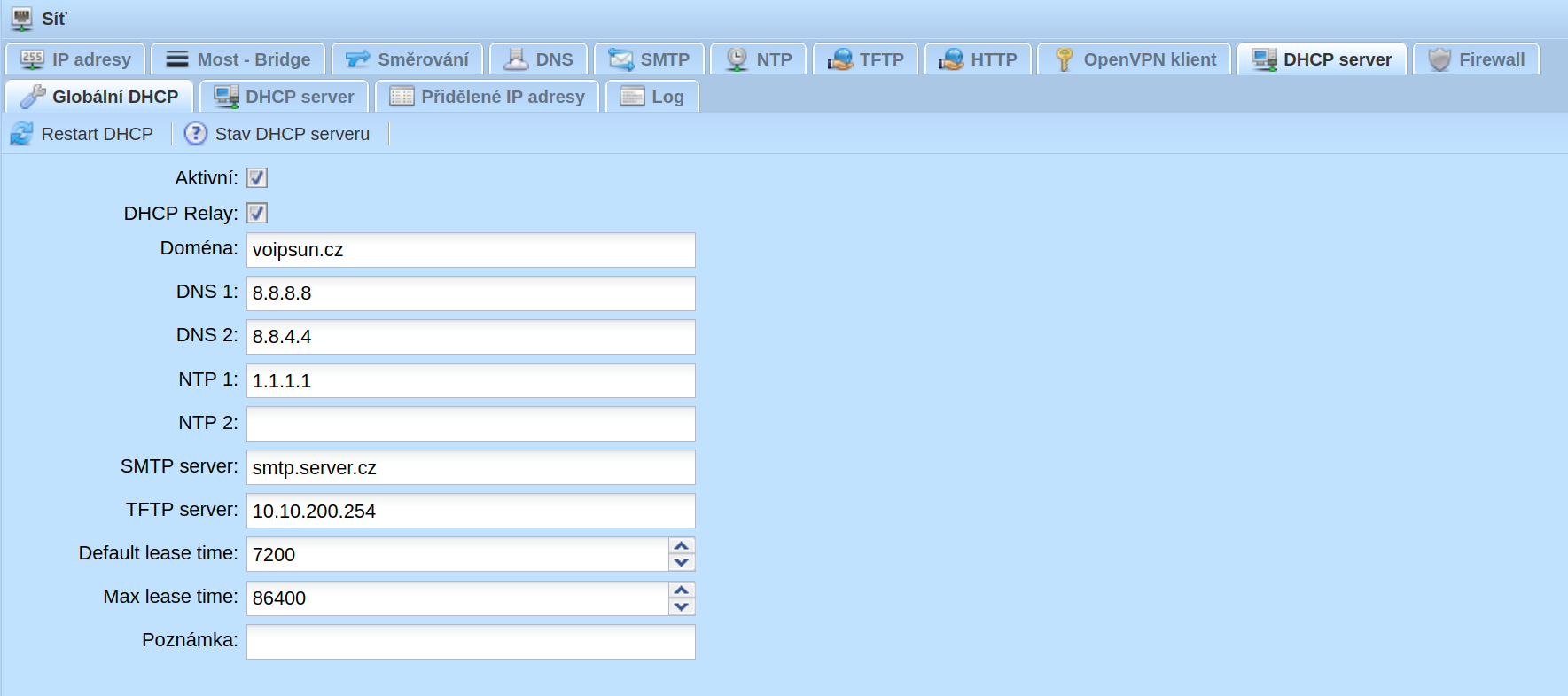

Globální DHCP
- Aktivní — aktivace/deaktivace DHCP
- DHCP Relay — DHCP relay adresa
- Doména — doménové jméno
- DNS 1, DNS 2 — DNS servery
- NTP 1, NTP 2 — NTP servery
- SMTP server — SMTP server
- TFTP server — TFTP server
- Default lease time — výchozí doba zapůjčení
- Max lease time — maximální doba zapůjčení
- Poznámka — informativní text

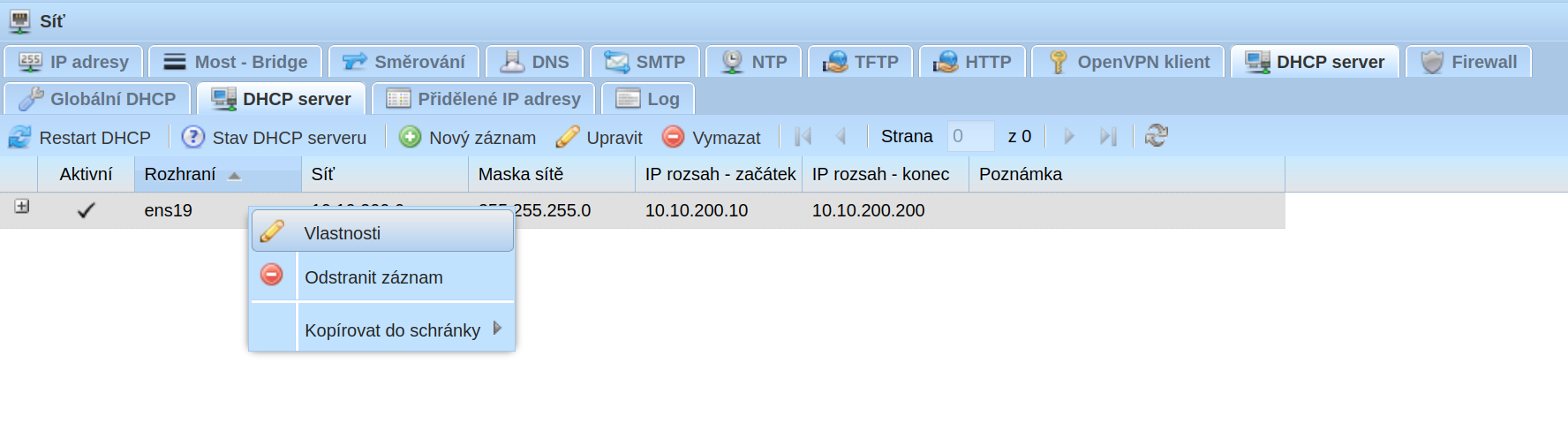

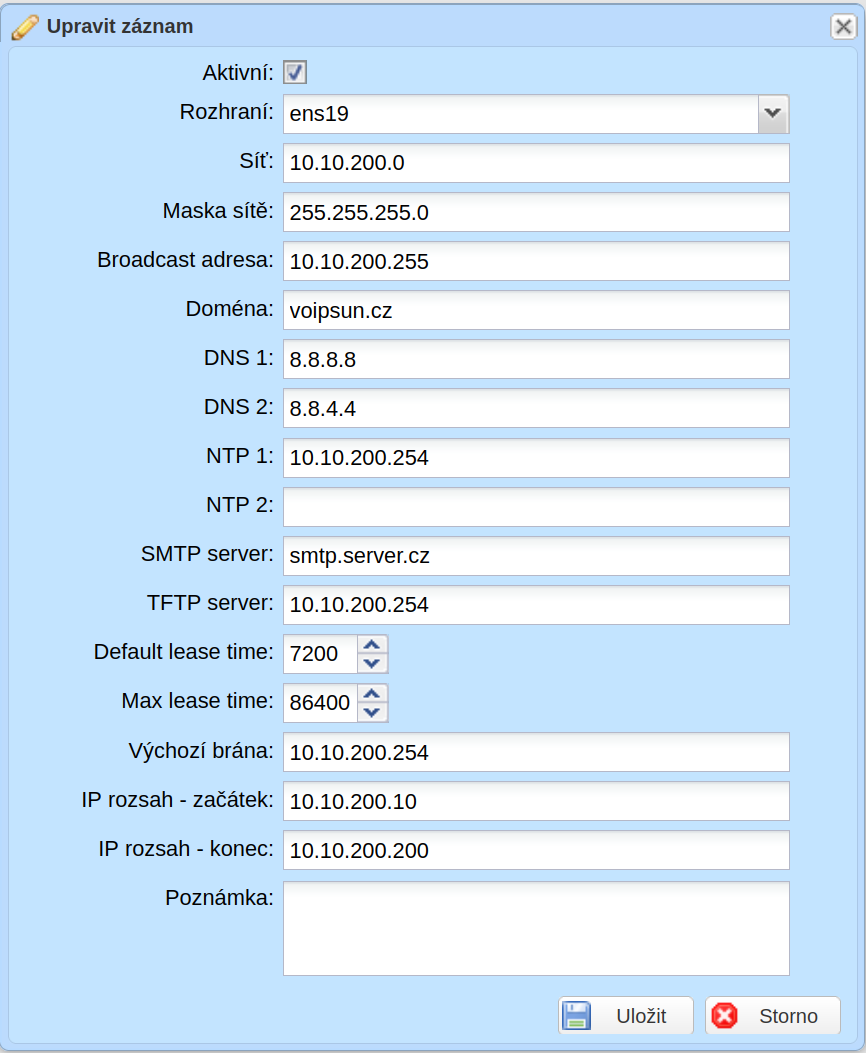

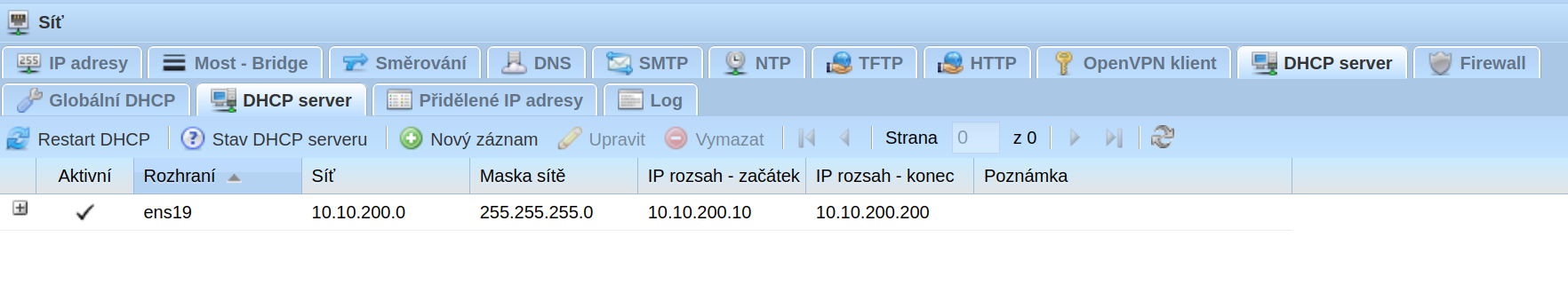

DHCP server
Dynamické přidělování IP adres s rezervacemi na základě MAC adres.
- Aktivní — aktivace/deaktivace
- Rozhraní — síťové rozhraní
- Síť — adresa sítě
- Maska sítě — maska sítě
- Broadcast adresa — broadcast adresa
- Doména — doménové jméno
- DNS 1, DNS 2 — DNS servery
- NTP 1, NTP 2 — NTP servery
- SMTP server — SMTP server
- TFTP server — TFTP server (není potřeba prefix „tftp://”)
- Default lease time — výchozí doba zapůjčení
- Max lease time — maximální doba zapůjčení
- Výchozí brána — výchozí brána
- IP rozsah — začátek — počáteční IP adresa rozsahu
- IP rozsah — konec — koncová IP adresa rozsahu
- Poznámka — informativní text
Změny se aplikují tlačítkem „Restart DHCP”.

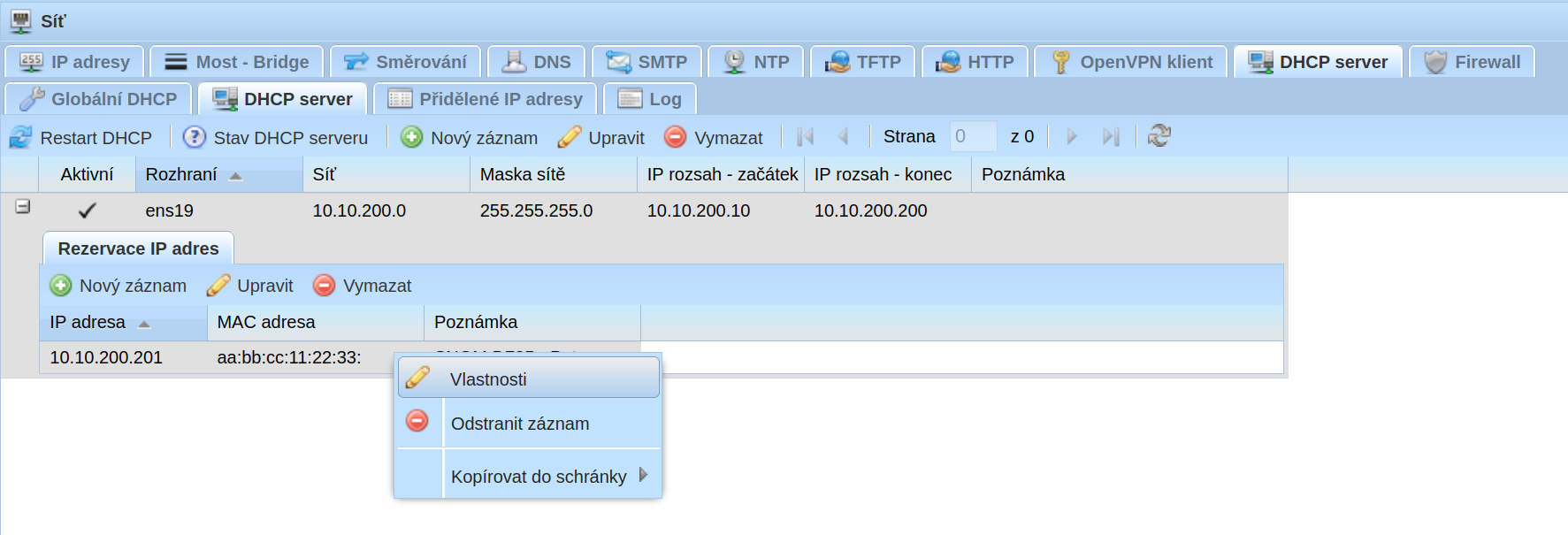

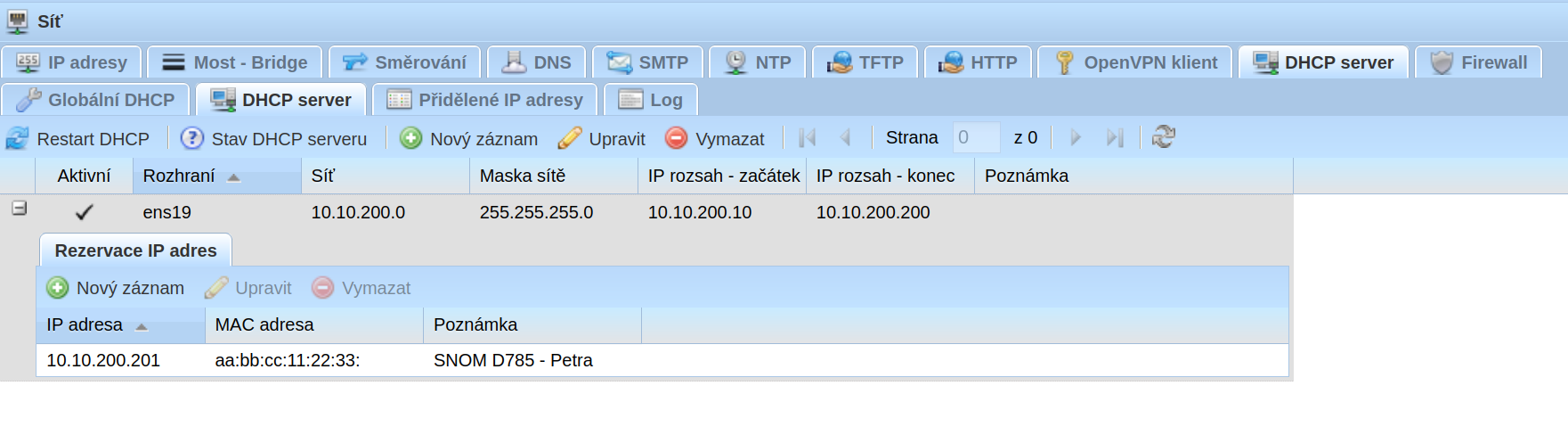

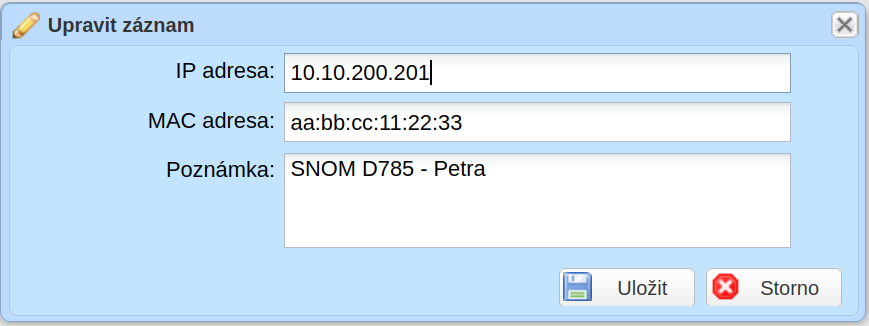

IP rezervace
Otevření přes tlačítko „+” vedle DHCP serveru.
- IP adresa — rezervovaná IP adresa
- MAC adresa — MAC adresa zařízení
- Poznámka — informativní text

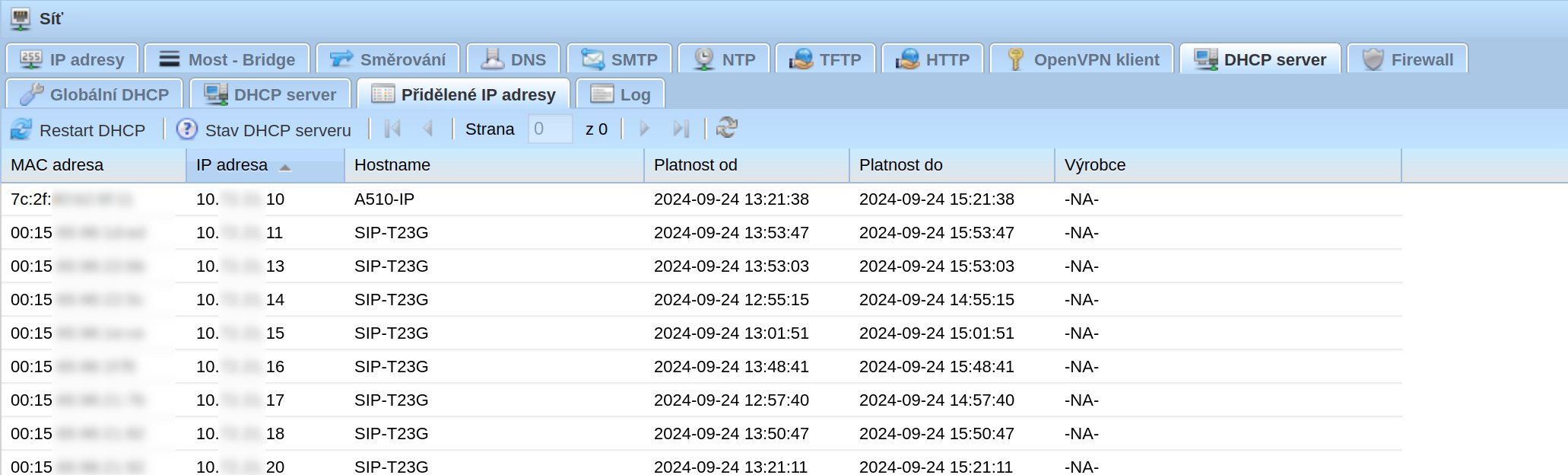

Přidělené IP adresy

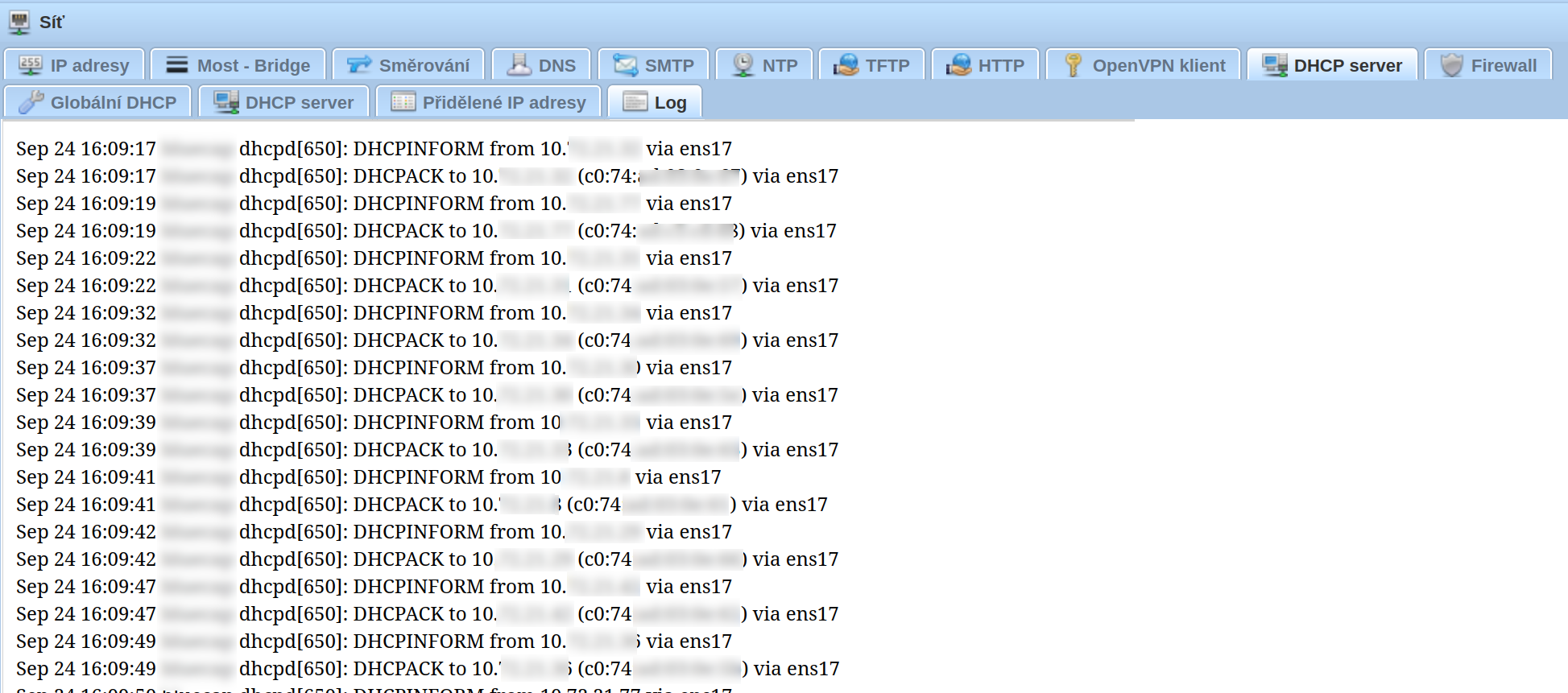

Log
Zobrazení DHCP logu v reálném čase.

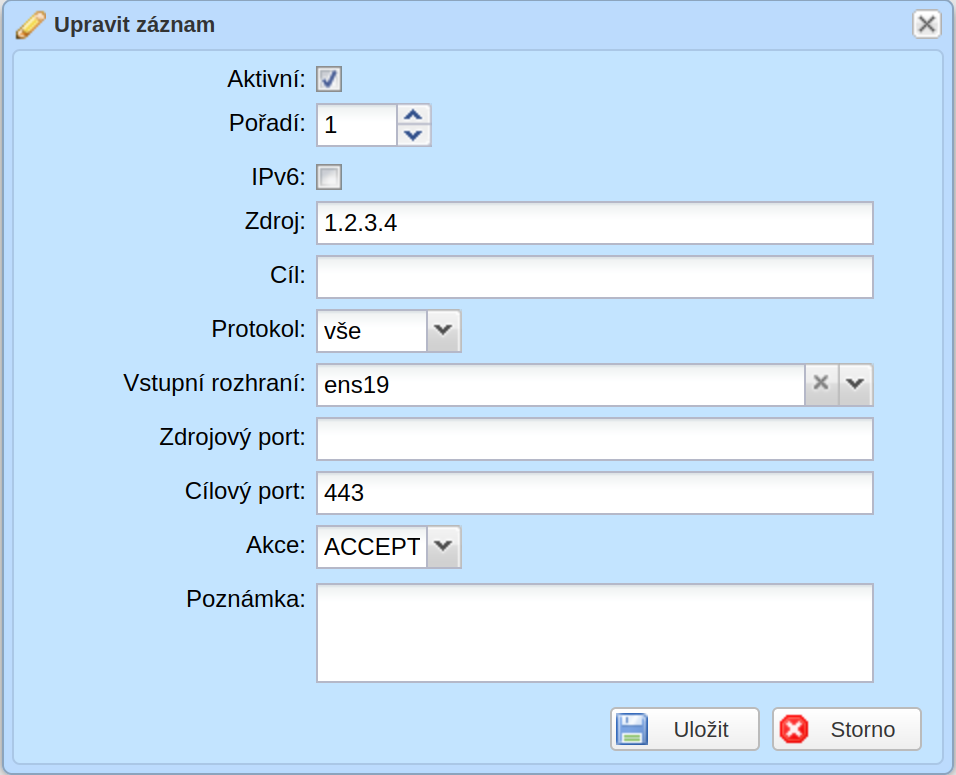

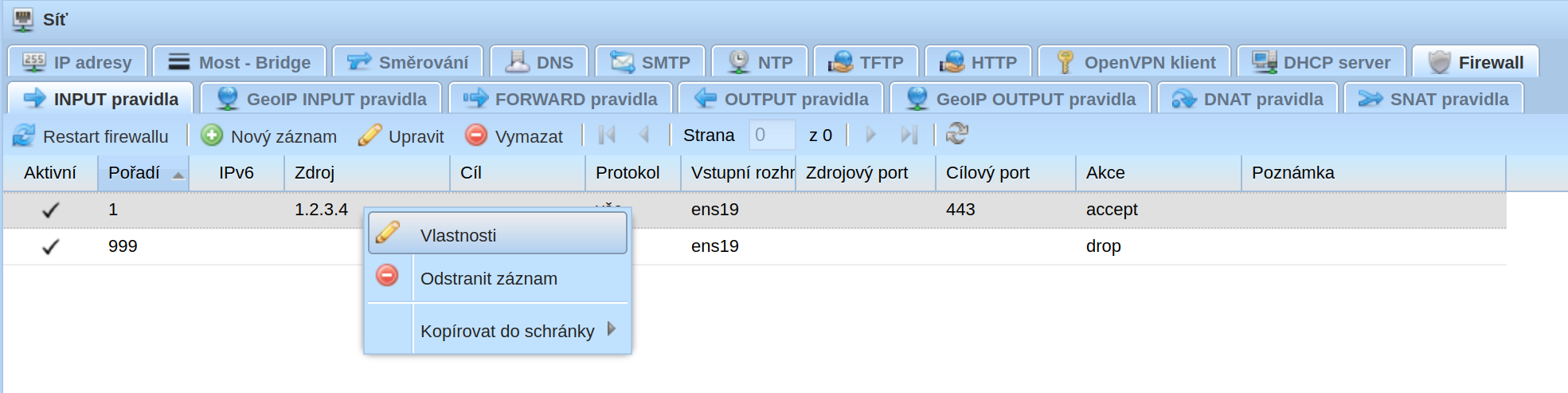

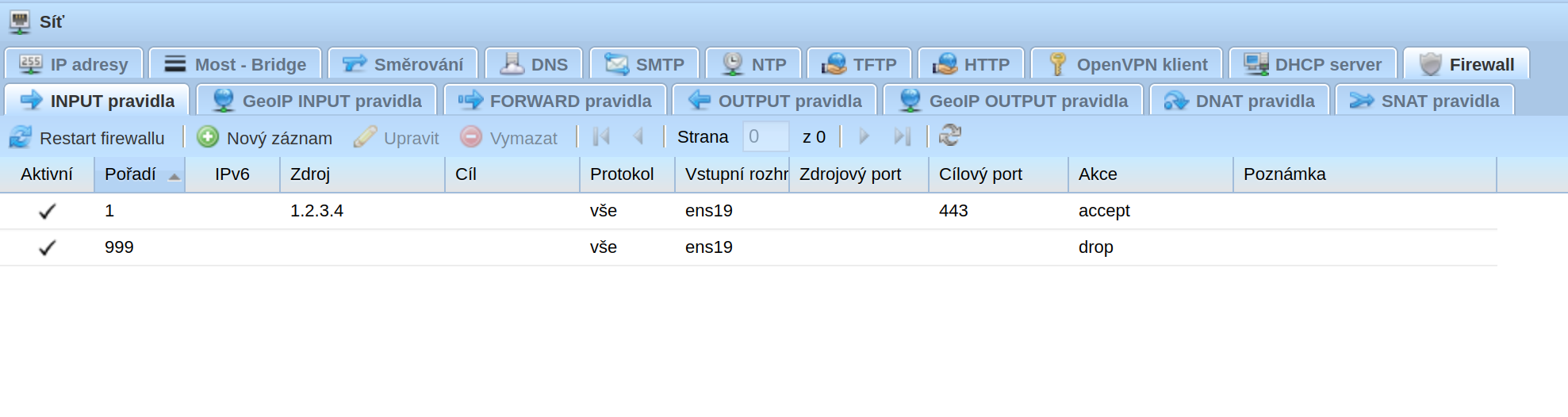

Firewall — INPUT pravidla
Nastavení firewallu pro filtrování příchozí komunikace do ústředny. Ve výchozím stavu je vše povoleno.
- Aktivní — aktivace/deaktivace pravidla
- Pořadí — pořadové číslo pravidla. Ústředna zpracovává od prvního po poslední. Příklad: pravidlo 1 zakáže vše, pravidlo 2 povolí konkrétní port/rozsah = povoleny pouze vybrané porty.
- IPv6 — pro IPv6 adresy; podpora IPv6 musí být aktivována
- Zdroj — zdrojový rozsah adres (jednotlivá IP, např. 192.168.0.50, nebo rozsah 192.168.0.0/24)
- Cíl — cílový rozsah adres (stejný formát)
- Protokol — VŠE (ALL), TCP, UDP, ICMP, GRE
- Vstupní rozhraní — vstupní síťové rozhraní
- Zdrojový port — zdrojový port
- Cílový port — cílový port
- Akce — ACCEPT (povoleno), DROP (zahozeno), REJECT (odmítnuto)
- Poznámka — informativní text

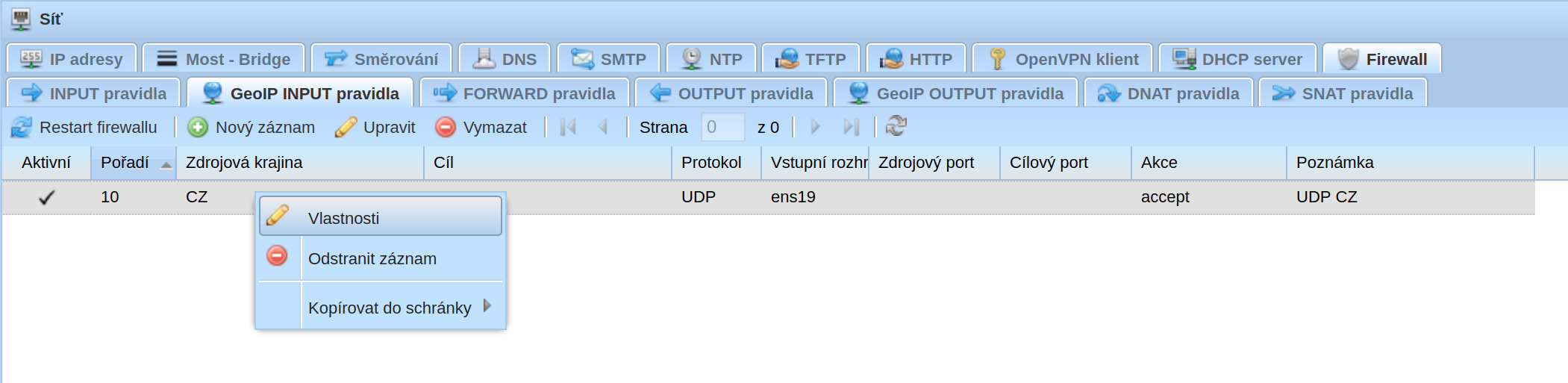

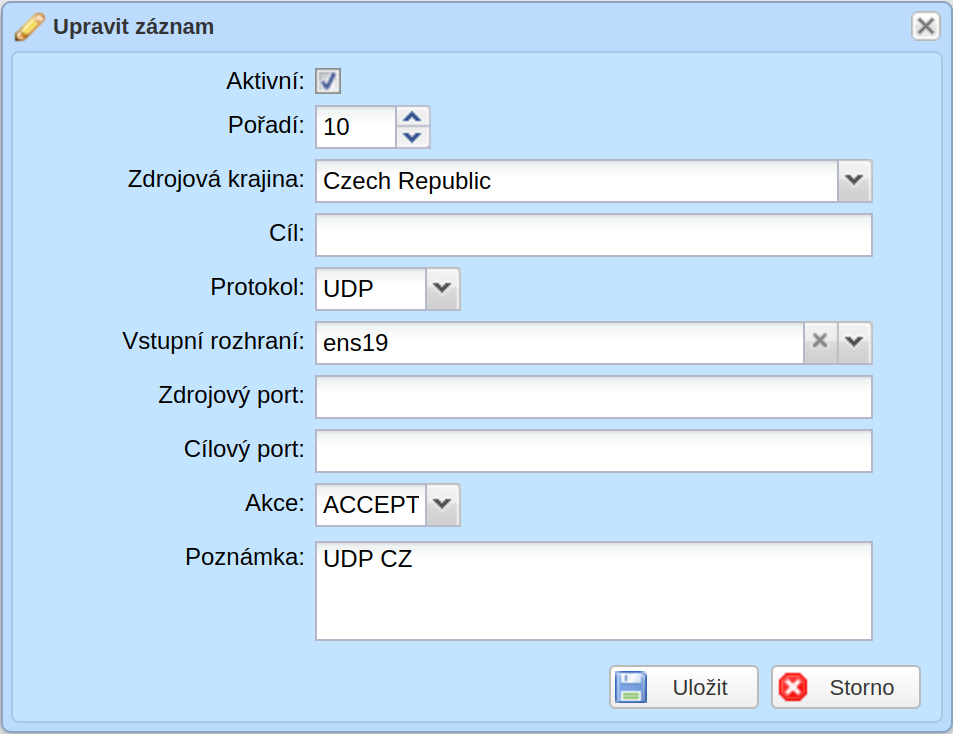

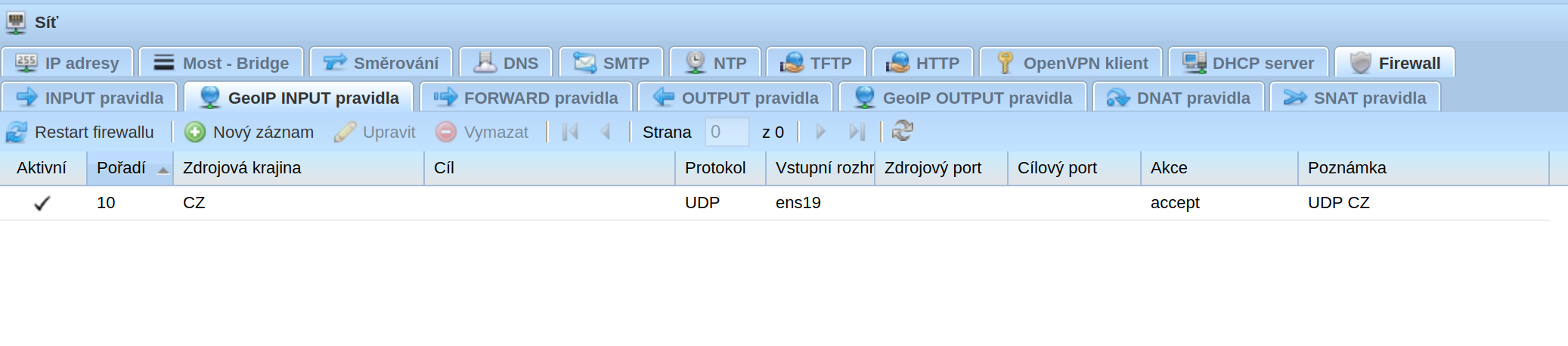

Firewall — GeoIP INPUT pravidla
Nastavení firewallu pro filtrování příchozí komunikace do ústředny za pomoci GeoIP rozsahů. Ve výchozím stavu je vše povoleno.
Vlastnosti shodné s INPUT pravidly, bez pole IPv6.

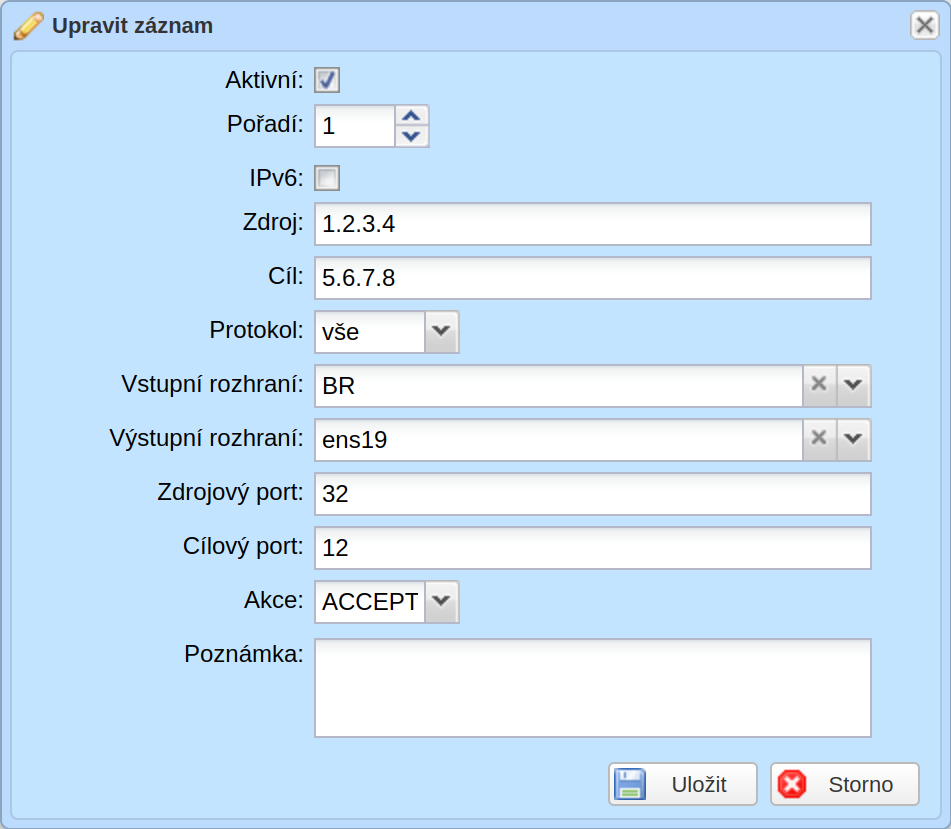

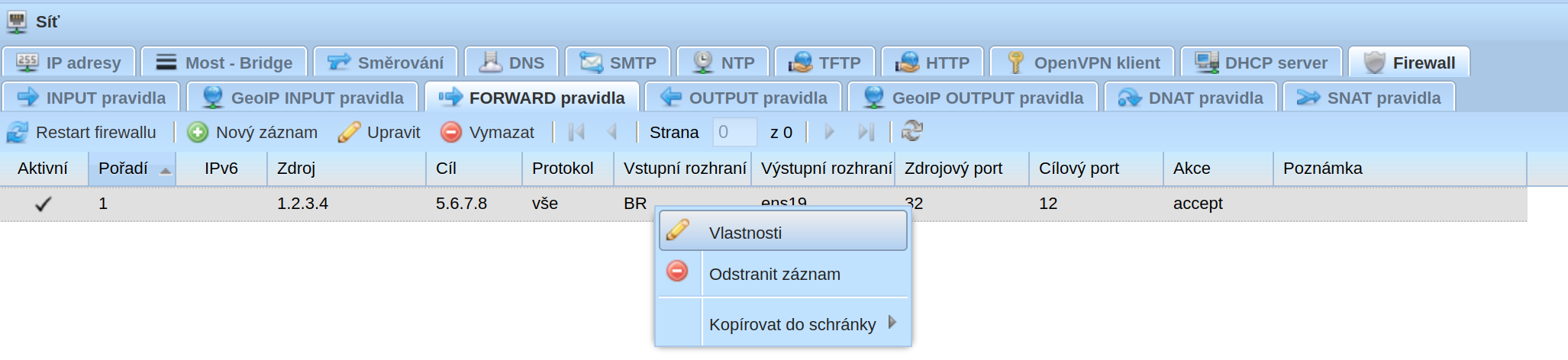

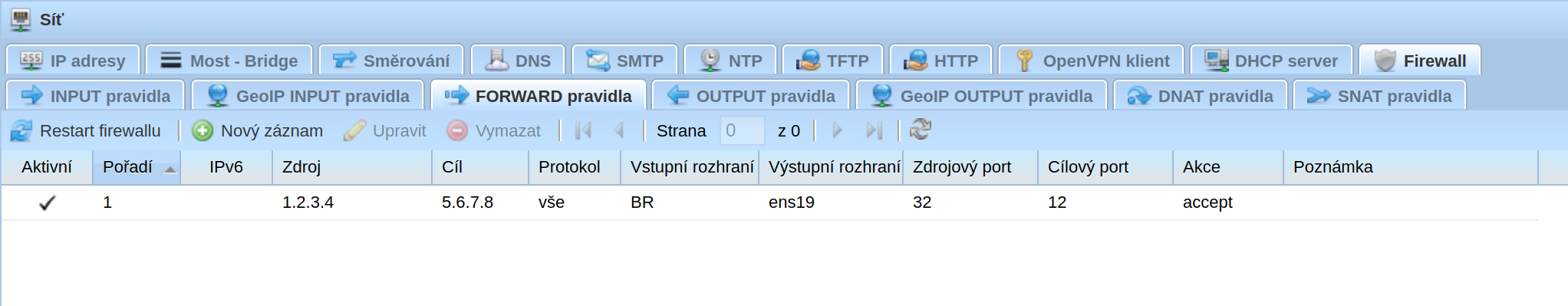

Firewall — FORWARD pravidla
Nastavení firewallu pro filtrování příchozí a odchozí komunikace do a z ústředny. Ve výchozím stavu je vše povoleno. Používá se při filtrování komunikace v případě, že ústředna slouží i jako router.
Vlastnosti shodné s INPUT pravidly, navíc:
- Vstupní rozhraní — vstupní síťové rozhraní
- Výstupní rozhraní — výstupní síťové rozhraní

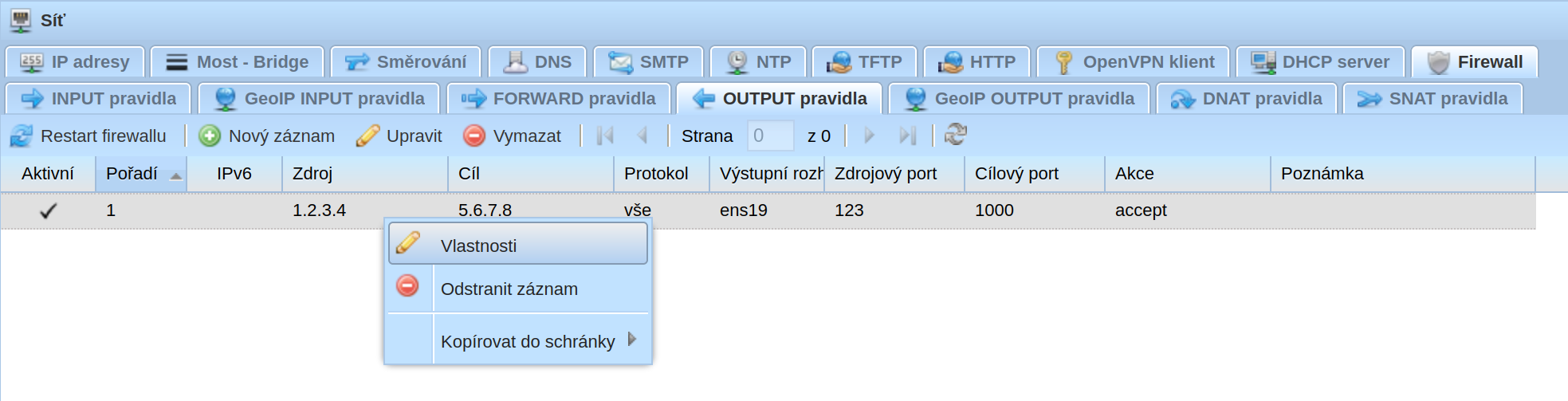

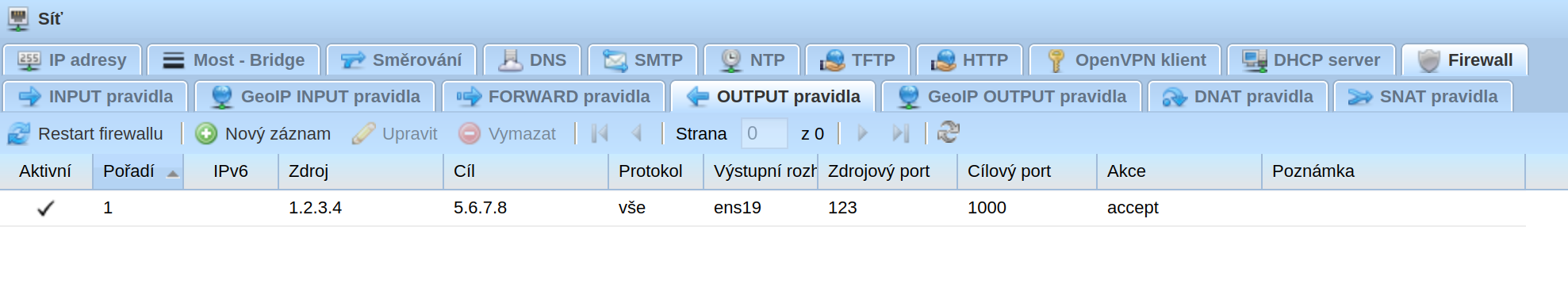

Firewall — OUTPUT pravidla
Nastavení firewallu pro filtrování odchozí komunikace z ústředny. Ve výchozím stavu je vše povoleno.
Vlastnosti shodné s INPUT pravidly, s polem Výstupní rozhraní místo Vstupního.

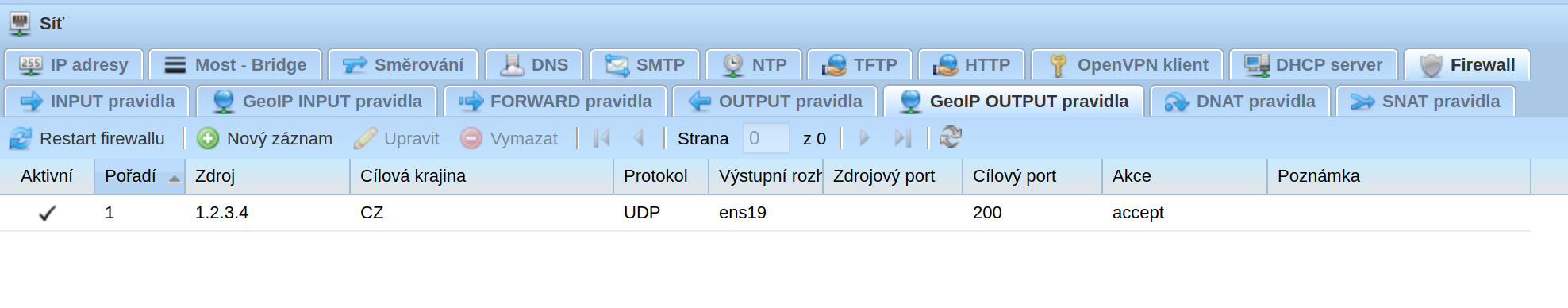

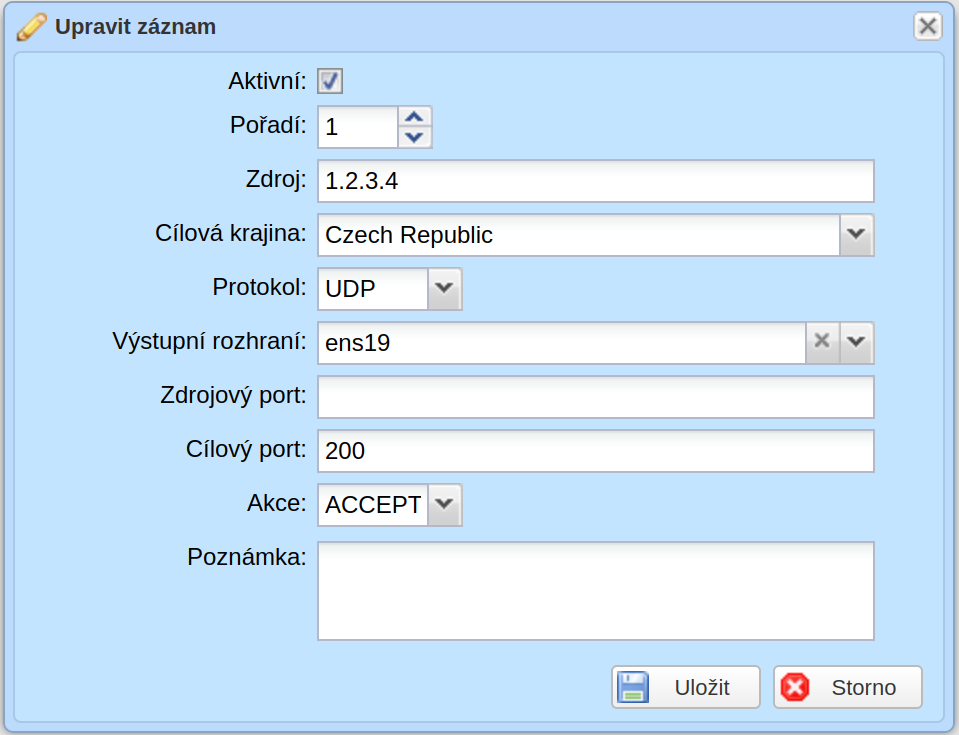

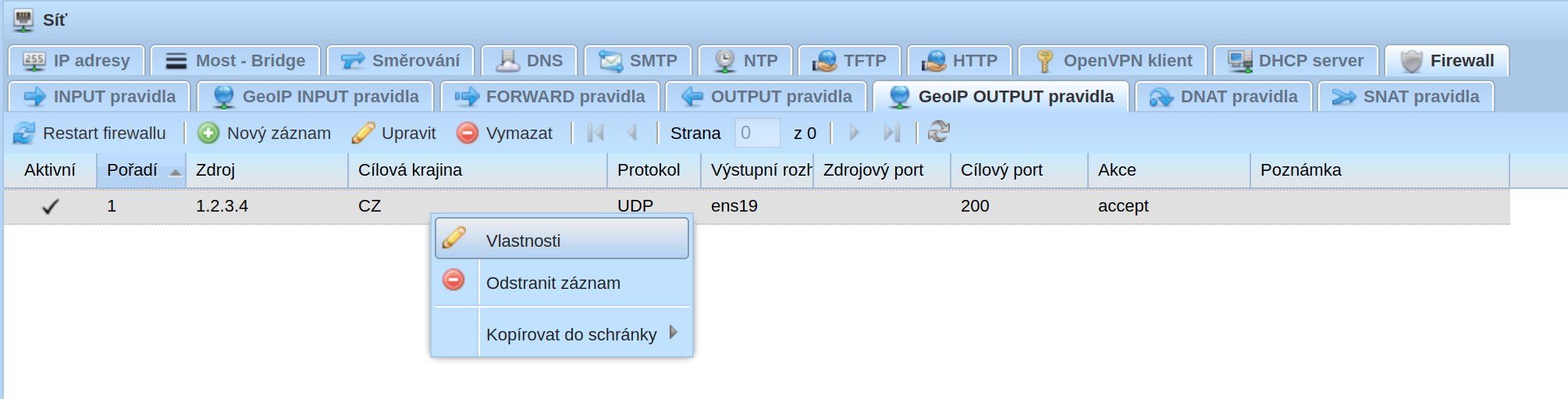

Firewall — GeoIP OUTPUT pravidla
Nastavení firewallu pro filtrování odchozí komunikace z ústředny na základě seznamu adresních rozsahů přidělených jednotlivým státům. Ve výchozím stavu je vše povoleno.

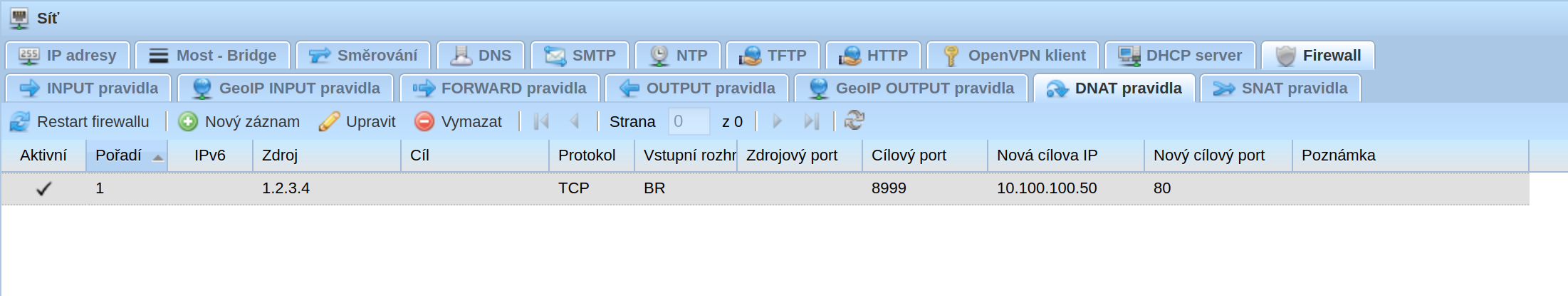

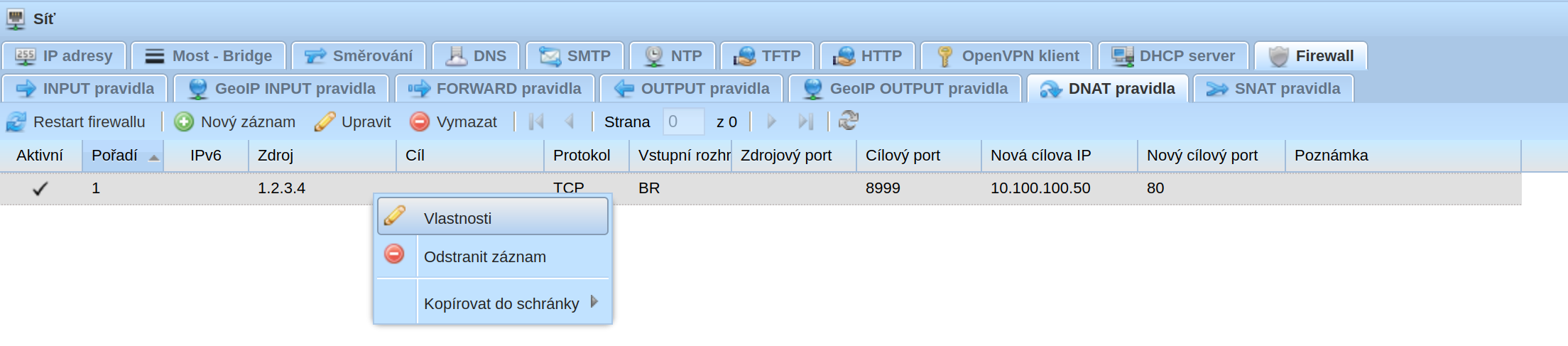

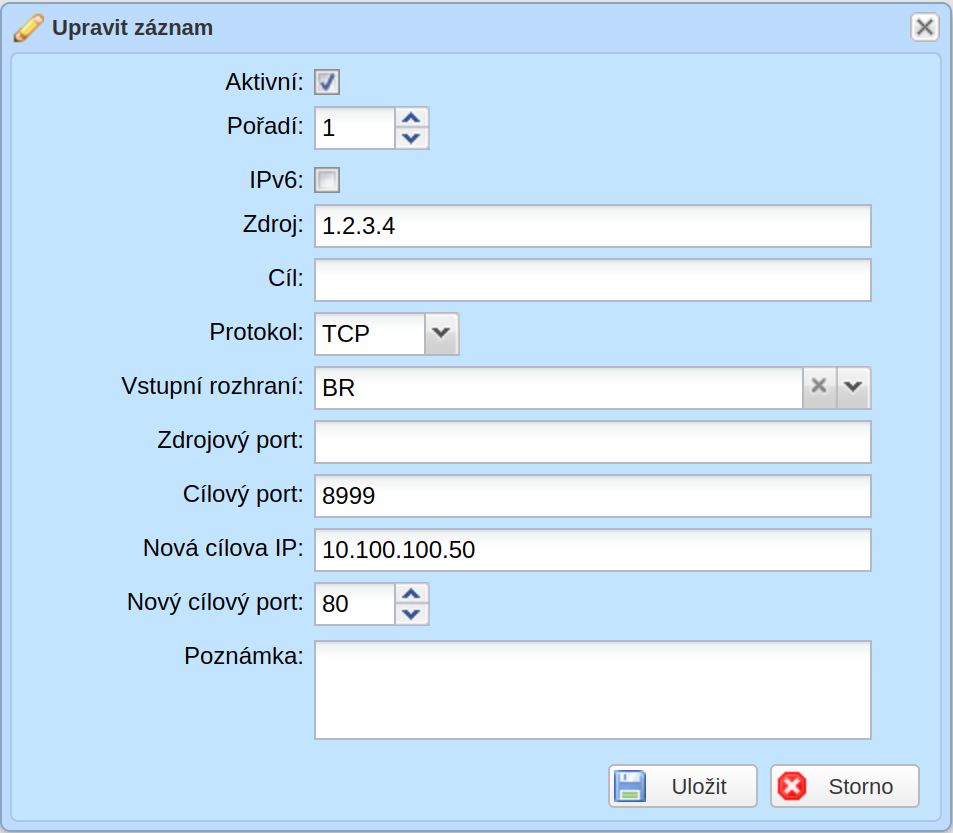

Firewall — DNAT pravidla
Nastavení firewallu pro překlad adres podle cílové adresy. Používá se např. v případě, kdy je zapotřebí přihlásit se k nějakému telefonu uvnitř lokální sítě přes veřejnou adresu ústředny.
Vlastnosti shodné s INPUT pravidly, navíc:
- Nová cílová adresa — adresa překladu cíle
- Nový cílový port — port překladu cíle

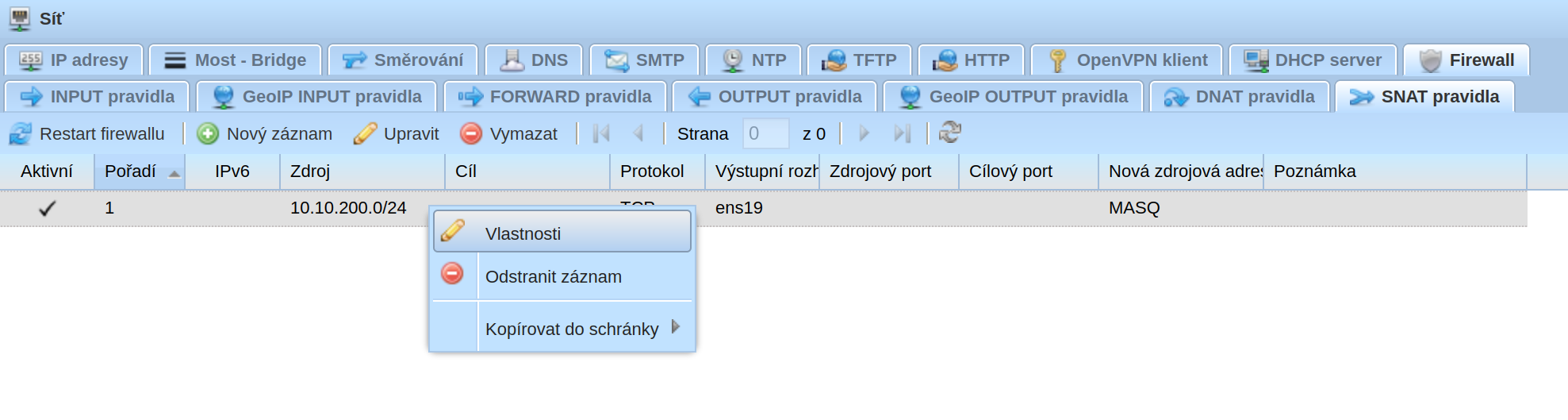

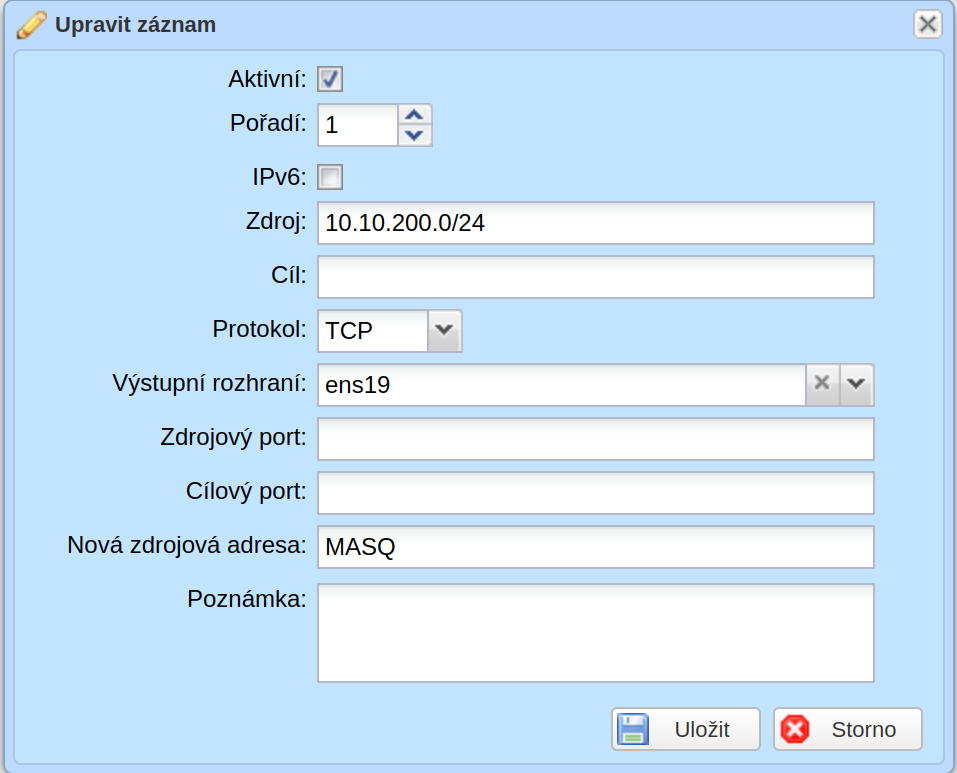

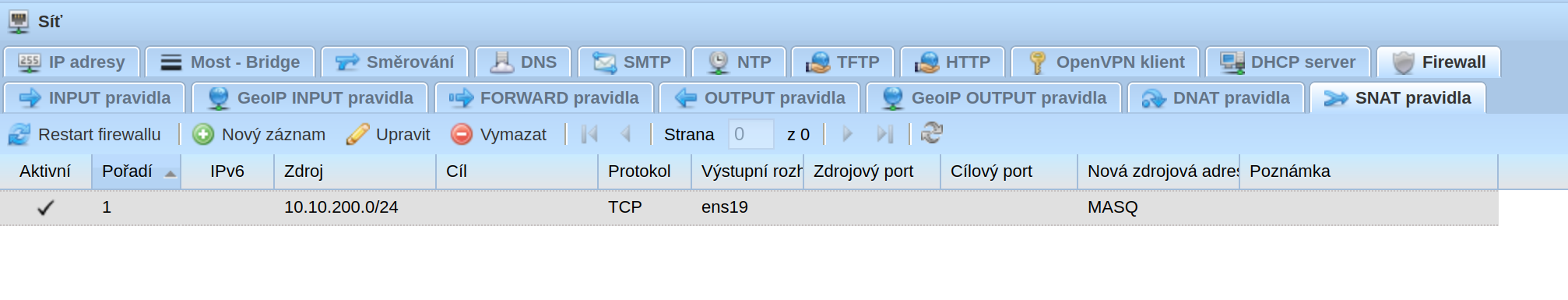

Firewall — SNAT pravidla
Nastavení firewallu pro překlad adres podle zdrojové adresy. Používá se v případě, že má ústředna fungovat i jako router. Nastavením IP maskarády v SNAT pravidlech se budou routovat pakety z vnitřní sítě do veřejné sítě.
Vlastnosti shodné s OUTPUT pravidly, navíc:
- Nová zdrojová adresa — zadejte MASQ pro maskarádu na základě IP výstupního rozhraní
