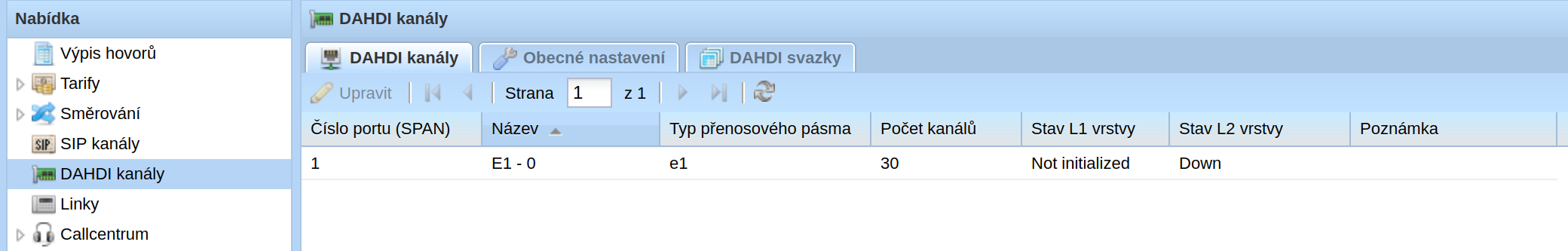

DAHDI kanály

DAHDI kanál je založen na TDM přenosu s podporou signalizace typu EuroISDN, Q.SIG a přenosového pásma E1/T1.

Kanál funguje jako vstupní/výstupní komunikační cesta s ústřednami poskytovatele služeb nebo dalšími pobočkovými ústřednami. DAHDI kanály musí být přiřazeny ke vstupnímu směrování pro zpracování příchozích hovorů. Bez přiřazení zůstávají neaktivní. Odchozí hovory využívají buď aplikaci „Volat kanál” ve vstupním routingu, nebo přiřazení kanálu v pravidlech výstupního směrování.

Vytvoření, úprava a zrušení DAHDI kanálu

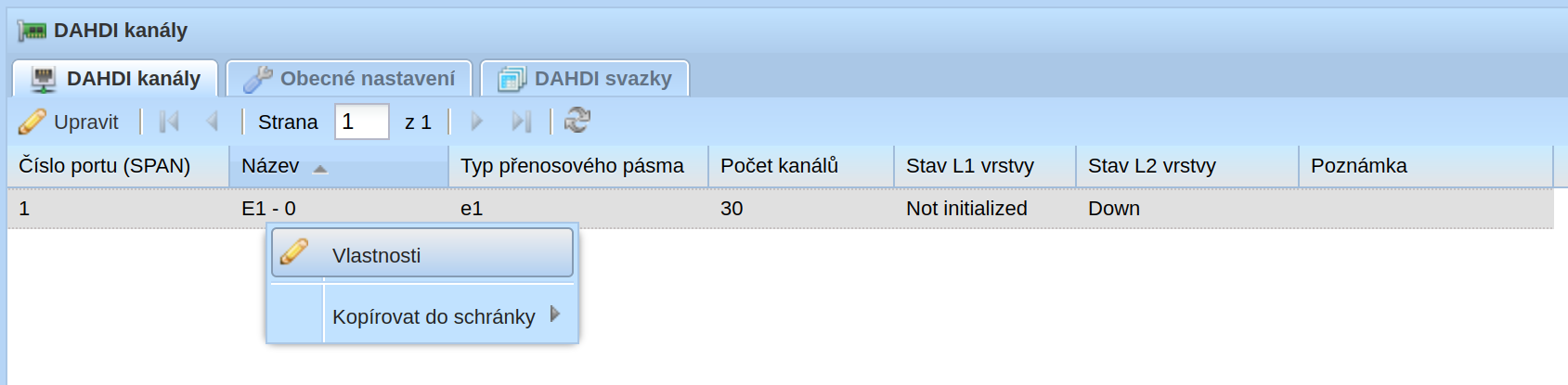

Nové DAHDI kanály se vytvoří po instalaci E1/T1 karty (Digium nebo Sangoma) a ručním spuštění skriptu dahdiSetup.php. Úprava nastavení se provádí tlačítkem Upravit nebo přes kontextové menu pravým klikem na vybraný DAHDI kanál.

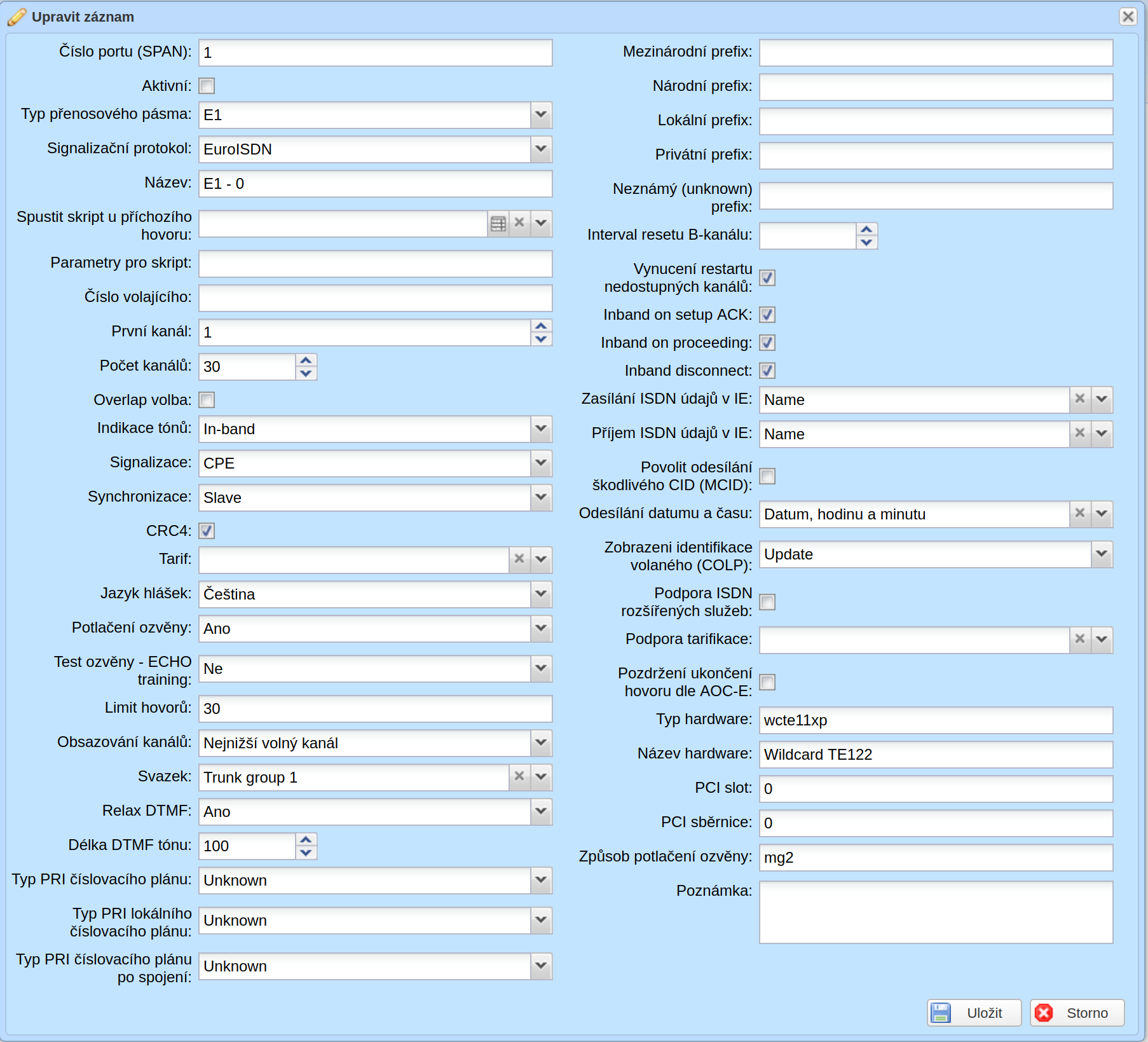

Vlastnosti DAHDI kanálu

• Číslo portu (SPAN) — číslo TDM portu
• Aktivní — aktivace/deaktivace portu
• Typ přenosového pásma — E1 (30 kanálů) nebo T1 (24 kanálů)
• Signalizační protokol — EuroISDN, Q.SIG nebo National (ISDN2)
• Název — pojmenování portu
• Číslo volajícího — identifikační číslo pro odchozí hovory
• První kanál — číslo prvního kanálu
• Počet kanálů — počet aktivních kanálů
• Overlap volba — povolení postupného doplňování čísla
• Indikace tónu — Out-of-band nebo In-band
• Signalizace — CPE (strana zákazníka) nebo NET (strana operátora)
• Synchronizace — Master (poskytuje sync) nebo Slave (očekává sync)
• CRC4 — aktivace cyklické redundantní kontroly
• Tarif — výběr tarifní tabulky
• Jazyk hlásek — výchozí jazyk hlásek
• Potlačení ozvěny — Ne, Ano, 32ms (4ms), 64ms (8ms), 128ms (16ms) nebo 256ms (32ms)
• Test ozvěny — ECHO training — automatický test ozvěny po vyzvednutí
• Limit hovoru — maximální počet souběžných hovorů
• Obsazování kanálů — Nejnižší volný kanál, Nejvyšší volný kanál, Nejnižší cyklicky, Nejvyšší cyklicky
• Svazek — svázání kanálu s dalšími porty
• Relax DTMF — vylepšená detekce DTMF zabraňující duplicitám
• Délka DTMF tónu — délka vysílaného tónu v milisekundách
• Typ PRI číslovacího plánu — Unknown, Private, Local, National, International, Dynamic nebo Redundant (příchozí)
• Typ PRI lokálního číslovacího plánu — schéma číslování pro odchozí hovory
• Typ PRI číslovacího plánu po spojení — schéma číslování po spojení
• Mezinárodní prefix — předvolba pro mezinárodní hovory
• Národní prefix — předvolba pro národní hovory
• Lokální prefix — předvolba pro lokální hovory
• Privátní prefix — předvolba pro privátní hovory
• Neznámý (unknown) prefix — předvolba pro neznámý číslovací plán
• Interval resetu B-kanálu — periodický reset nepoužívaných kanálů (v sekundách)
• Vynucení restartu nedostupných kanálů — nucený restart nedostupných kanálů
• Inband on setup ACK — potvrzovací zprávy in-band
• Inband on proceeding — in-band audio při proceeding (např. hlášení o nedostupnosti)
• Inband disconnect — in-band audio po ukončení (např. obsazovací tón)
• Zasílání ISDN údajů v IE — Blokovat, Initial name, Update name, Name nebo Text
• Příjem ISDN údajů v IE — Blokovat, Initial name, Update name, Name nebo Text
• Povolit odesílání škodlivého CID (MCID) — přenos identifikace škodlivého volajícího
• Odesílání datumu a času — Pouze datum, Datum a čas, Datum/čas/minuta nebo Plný časový údaj
• Zobrazení identifikace volaného (COLP) — Blokovat, Connect nebo Update
• Podpora ISDN rozšířených služeb — podpora rozšířených ISDN služeb
• Podpora tarifikace — S (před hovorem), D (během hovoru), E (po hovoru) nebo kombinace
• Pozdržení ukončení hovoru dle AOC-E — odložení ukončení hovoru do příchodu AOC-E nebo vypršení T305
• Typ hardware — typ TDM karty
• Název hardware — název TDM karty
• PCI slot — obsazený PCI slot
• PCI sběrnice — obsazená PCI sběrnice
• Způsob potlačení ozvěny — hardwarové vs. softwarové potlačení ozvěny
• Poznámka — informační text

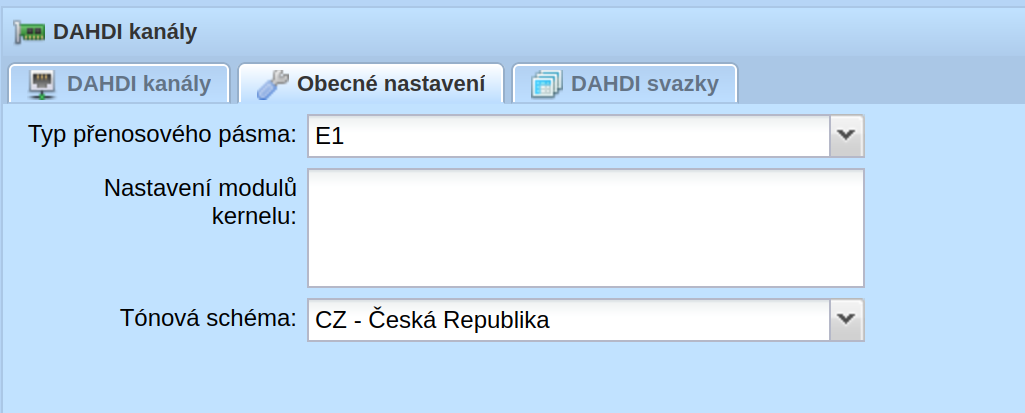

Obecné nastavení

Obecné nastavení se aplikuje na všechny DAHDI kanály, ale může být přepsáno individuálním nastavením kanálu. K dispozici jsou i parametry modulu ovladače jádra a konfigurace tónového schématu.

• Typ přenosového pásma — E1 (evropský, typicky 30 kanálů) nebo T1 (24 kanálů)
• Nastavení modulů kernelu — vlastní parametry modulu ovladače
• Tónové schéma — výběr tónového schématu podle země

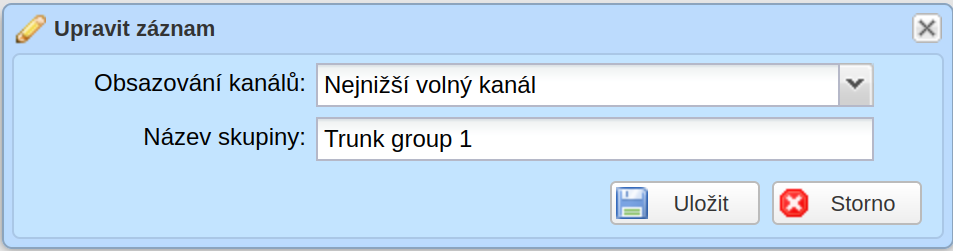

DAHDI svazky

Konfigurace DAHDI svazků a způsobů obsazování volných kanálů.

• Obsazování kanálů — strategie přidělování kanálů:
  • Nejnižší volný kanál (vždy nejnižší volný)
  • Nejvyšší volný kanál (vždy nejvyšší volný)
  • Nejnižší volný kanál cyklicky (nejnižší, pak vzestupně)
  • Nejvyšší volný kanál cyklicky (nejvyšší, pak sestupně)
